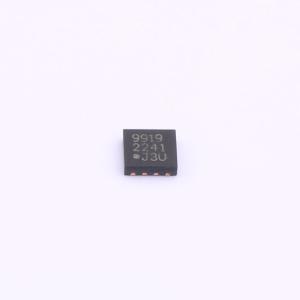

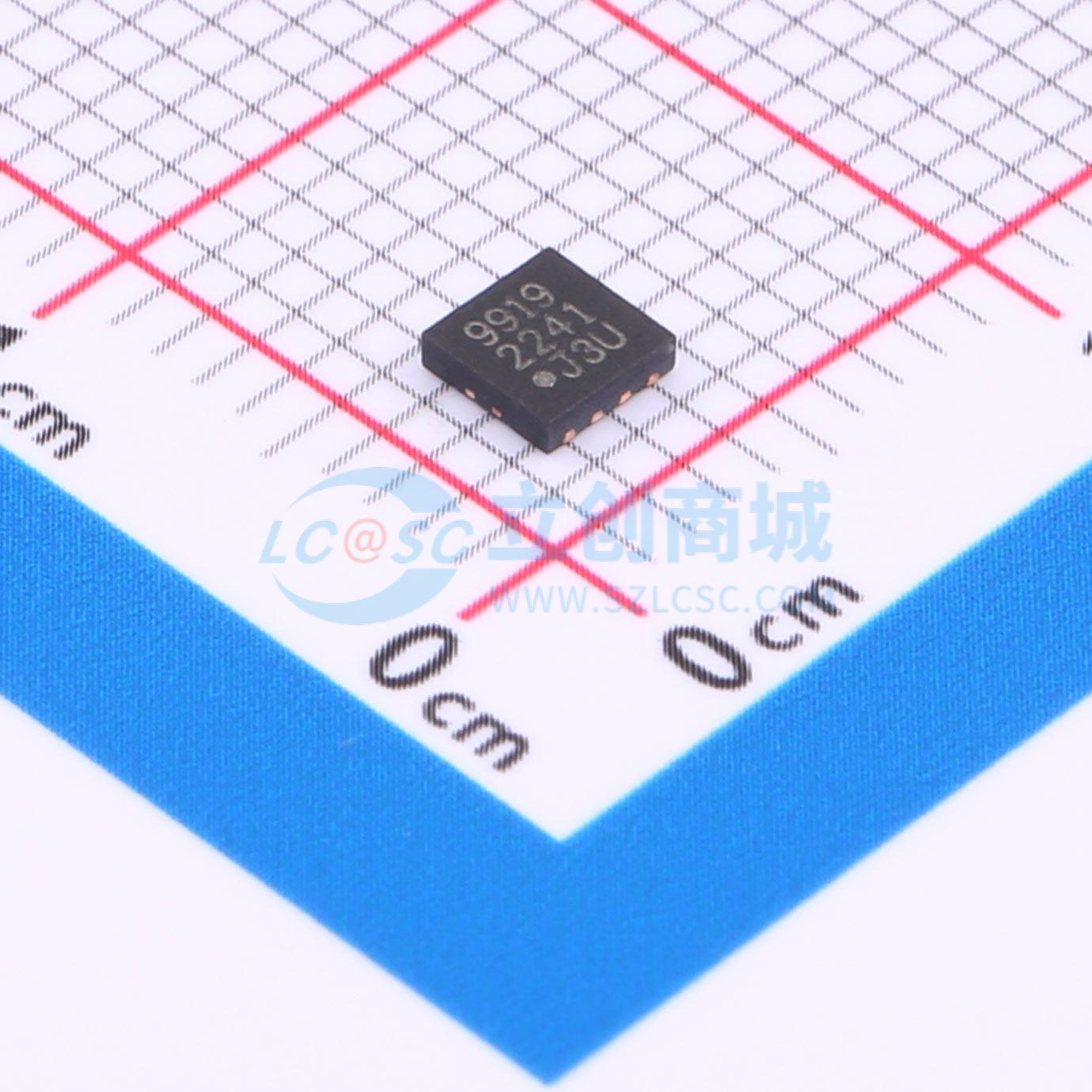

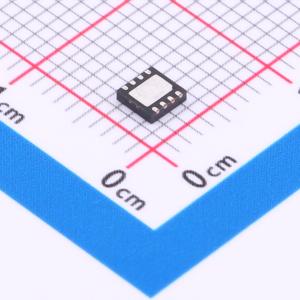

AT9919K7-G

滞回式降压高亮度LED驱动器带高侧电流检测

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AT9919 是一种 PWM 控制器 IC，设计用于通过降压拓扑驱动高亮度 LED。它的工作输入电压范围为 4.5 VDC 至 40 VDC，并采用具有高压侧电流检测电阻的迟滞控制来设置恒定输出电流。通过选择合适的电感器可以设定工作频率范围。由于迟滞控制即使在高频下也能保持精度，因此可以实现高开关频率操作。这允许使用小尺寸的电感器和电容器，从而在整体系统中最小化空间和成本。LED 亮度控制可以通过模拟或 PWM 输入信号进行 PWM 调光来实现。独特的 PWM 电路可以在大调光范围内实现真正的恒定颜色。调光频率可以通过单个外部电容器进行编程。AT9919 采用小型 8 引脚 WDFN 封装，并且适用于 LED 照明应用。AT9919 通过了汽车 AEC-Q100 可靠性测试。
品牌名称: MICROCHIP(美国微芯)
商品型号: AT9919K7-G
商品编号: C618351
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.046667克(g)

商品参数

商品概述

AT9919 是一种 PWM 控制器 IC，设计用于通过降压拓扑驱动高亮度 LED。它的工作输入电压范围为 4.5 VDC 至 40 VDC，并采用具有高压侧电流检测电阻的迟滞控制来设置恒定输出电流。通过选择合适的电感器可以设定工作频率范围。由于迟滞控制即使在高频下也能保持精度，因此可以实现高开关频率操作。这允许使用小尺寸的电感器和电容器，从而在整体系统中最小化空间和成本。LED 亮度控制可以通过模拟或 PWM 输入信号进行 PWM 调光来实现。独特的 PWM 电路可以在大调光范围内实现真正的恒定颜色。调光频率可以通过单个外部电容器进行编程。AT9919 采用小型 8 引脚 WDFN 封装，并且适用于 LED 照明应用。AT9919 通过了汽车 AEC-Q100 可靠性测试。

商品特性

AEC-Q100 认证
高边电流检测的迟滞控制
宽输入电压范围：4.5V 至 40V
效率 >90%
典型 ±5% LED 电流精度
最高 2MHz 开关频率
可调恒定 LED 电流
模拟或脉宽调制 (PWM) 控制信号用于 PWM 调光
过温保护
-40℃ 至 +125℃ 工作温度范围

应用领域

汽车相关及其他需要独特站点和控制变更要求的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~40V
	开关频率	2MHz
	通道数	1
	调光	模拟；PWM

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	5%
