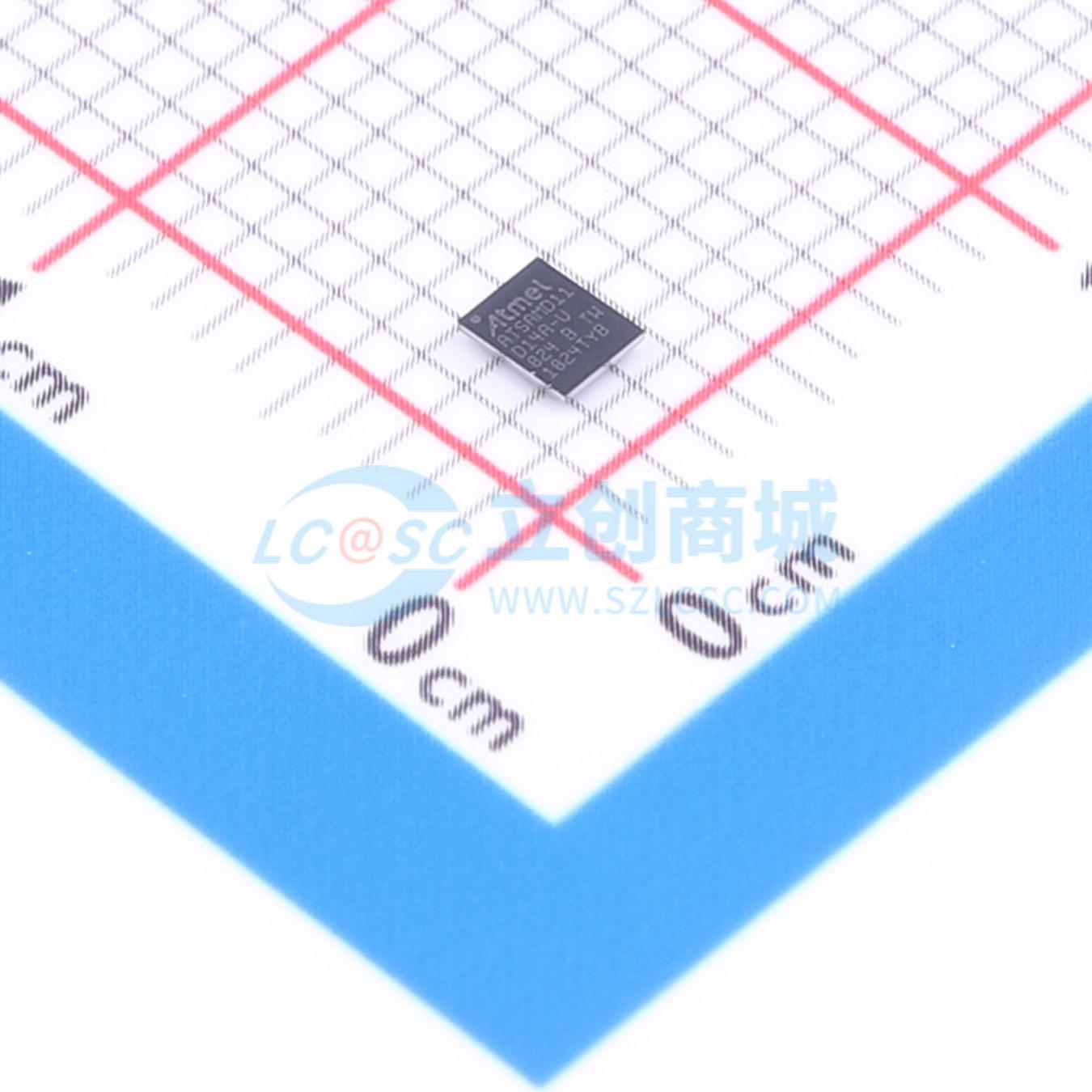

ATSAMD11D14A-UUT

Atmel | SMART™ SAM D11 是一系列低功耗微控制器，采用32位ARM Cortex -M0+处理器，引脚数从14到24不等，具有16KB Flash和4KB SRAM。SAM D11设备的最大工作频率为48MHz，达到2.46 Coremark/MHz。它们设计用于简单直观的迁移，具有相同的外设模块、兼容的十六进制代码、相同的线性地址映射以及产品系列中所有设备之间的引脚兼容迁移路径。所有设备包括智能灵活的外设、用于外设间信号传输的Atmel事件系统，并支持电容触摸按钮、滑块和轮子用户界面。SAM D11系列与其他SAM D家族的产品系列兼容，可以轻松迁移到具有更多功能的更大设备。

Atmel SAM D11设备提供以下功能：可在线编程的Flash、六通道直接内存访问（DMA）控制器、6通道事件系统、可编程中断控制器、最多22个可编程I/O引脚、32位实时时钟和日历、两个16位定时器/计数器（TC）和一个24位定时器/计数器用于控制（TCC），每个TC可以配置为执行频率和波形生成、精确程序执行定时或输入捕获，对数字信号进行时间和频率测量。TC可以在8位或16位模式下运行，选定的TC可以级联形成32位TC，其中一个定时器/计数器具有优化的扩展功能，适用于电机、照明和其他控制应用。该系列提供一个全速无晶振USB 2.0设备接口；最多三个串行通信模块（SERCOM），每个模块可以配置为USART、UART、SPI、I2C（最高3.4MHz）、SMBus、PMBus和LIN从机；最多10通道350ksps 12位模数转换器（ADC），具有可编程增益和可选过采样和抽取，支持高达16位分辨率，一个10位350ksps数模转换器（DAC），两个具有窗口模式的模拟比较器，外围触摸控制器支持多达72个按钮、滑块、轮子和接近感应；可编程看门狗定时器、掉电检测器和上电复位以及两引脚串行线调试（SWD）编程和调试接口。

所有设备都具有准确且低功耗的外部和内部振荡器。所有振荡器都可以用作系统时钟的源。不同的时钟域可以独立配置以不同的频率运行，通过使每个外设以其最佳时钟频率运行来实现节能，从而在降低功耗的同时保持高CPU频率。

SAM D11设备有两种软件可选的睡眠模式：空闲和待机。在空闲模式下，CPU停止运行，而其他所有功能可以继续运行。在待机模式下，除了选定要继续运行的功能外，所有时钟和功能都停止。设备支持SleepWalking功能。此功能允许外设基于预定义条件从睡眠状态唤醒，从而使CPU仅在需要时（例如当阈值被超过或结果准备好时）才唤醒。事件系统支持同步和异步事件，即使在待机模式下，外设也可以接收、响应和发送事件。

Flash程序存储器可以通过SWD接口在线重新编程。同一接口可用于非侵入式的片上调试和应用程序代码跟踪。运行在设备中的引导加载程序可以使用任何通信接口下载并升级Flash存储器中的应用程序程序。

Atmel SAM D11设备得到了完整的程序和系统开发工具套件的支持，包括C编译器、宏汇编器、程序调试器/仿真器、编程器和评估套件。

• 32位 ARM Cortex-M0+ CPU，最高运行频率为48MHz
• 单周期硬件乘法器
• 微跟踪缓冲区
• 16KB在系统自编程Flash
• 4KB SRAM存储器
• 上电复位（POR）和掉电检测（BOD）
• 内部和外部时钟选项，配备48MHz数字频率锁定环（DFLL48M）和48MHz至96MHz分数数字相位锁定环（FDPLL96M）
• 外部中断控制器（EIC），支持8个外部中断和一个不可屏蔽中断
• 两线串行线调试（SwD）编程、测试和调试接口
• 空闲和待机睡眠模式
• Sleepwalking外设
• 6通道直接内存访问控制器（DMAC）
• 6通道事件系统
• 两个16位定时器/计数器（TC），可配置为：
  • 一个带比较/捕获通道的16位TC
  • 一个带比较/捕获通道的8位TC
  • 通过使用两个TC实现的一个带比较/捕获通道的32位TC
• 一个24位控制用定时器/计数器（TCC），具有扩展功能：
  • 最多四个带可选互补输出的比较通道
  • 生成跨端口引脚同步的脉宽调制（PwM）模式
  • 确定性故障保护、快速衰减和互补输出之间的可配置死区时间
  • 增加分辨率最多5位并减少量化误差的抖动
• 32位实时时钟（RTC），具有时钟/日历功能
• 看门狗定时器（wDT）
• CRC-32生成器
• 一个全速（12Mbps）通用串行总线（USB）2.0接口
  • 嵌入式设备功能
  • 八个端点
  • 可以从内部RC振荡器运行
• 最多三个串行通信接口（SERCOM），每个接口可配置为：
  • 全双工或单线半双工配置的USART
  • 最高3.4MHz的I2C总线
  • SMBUS/PMBUS
  • SPI
  • LIN从机
• 12位、350ksps模数转换器（ADC），最多10个通道
  • 差分和单端输入
  • 1/2x到16x可编程增益级
  • 自动偏移和增益误差补偿
  • 硬件中的过采样和抽取，支持13位、14位、15位或16位分辨率
• 10位、350ksps数模转换器（DAC）
• 两个带有窗口比较功能的模拟比较器（AC）
• 支持最多72个按钮、滑块、滚轮和接近感应的外围触摸控制器（PTC）
• 最多22个可编程I/O引脚
• 封装：24引脚QFN、20引脚SOIC、20球wLCSP、14引脚SOIC
• 工作电压：1.62V - 3.63V
