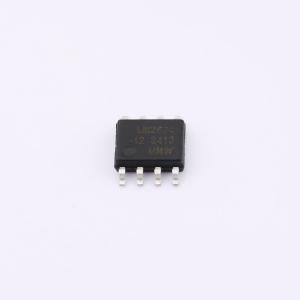

LM2674M-12(UMW)

降压型 500mA 14V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2674系列是一款由260kHz固定频率PWM控制的DC/DC降压型开关转换器。它主要由内部频率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成。它能高效驱动500mA负载，具有低纹波、良好的线性度和负载调节能力
品牌名称: UMW(友台半导体)
商品型号: LM2674M-12(UMW)
商品编号: C5563869
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

LM2674M系列是一款由260kHz固定频率PWM控制的DC/DC开关降压转换器。它主要由内部频率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成，能够驱动500mA负载，具有高效率、低纹波、良好的线性度和负载调整能力。仅需少量外部元件即可实现DC/DC降压稳压功能，非常简便实用。PWM控制电路可根据负载情况从0%到100%调整占空比，以实现高工作效率。它具备外部使能控制开启功能，可实现待机与工作状态的可控切换，使应用更加灵活。

商品特性

内置过热关断功能
内置过流保护功能
内部集成高效率功率开关
良好的线性度和负载调整能力
ON/OFF引脚具有迟滞功能
TTL关断能力
高效率
外围电路简单
宽输入电压范围：7V~40V
固定输出电压：3.3V、5V、12V
可调输出电压范围：1.21V~37V（可调）
高精度输出：±2%
固定开关频率：260 kHz
最大输出电流能力：500mA
最小线性压降：1.5V
封装形式：SOP-8

应用领域

LCD及液晶电视
ADSL调制解调器
LED灯、LED背光
数码相框
电信/网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	14V~40V
	输出电压	12V
	输出电流	500mA
	开关频率	260kHz
	工作温度	-40℃~+105℃
