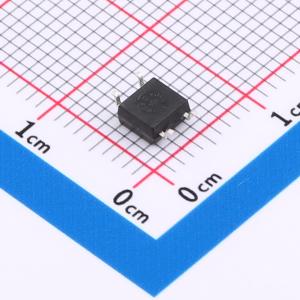

温馨提醒：图片仅供参考，商品以实物为准
CPC1010N
AC,DC 250V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是微型单刀常开 (1-Form-A) 固态继电器，采用 4 引脚 SOP 封装，采用光耦合 MOSFET 技术，提供 1500Vrms 的输入到输出隔离。高效的 MOSFET 开关和光伏管芯采用专利的 OptoMOS 架构，而光耦合输出由高效红外 LED 控制。采用先进的双模垂直结构封装，是尺寸最小的继电器之一，与竞争对手更大的 4 引脚 SOP 继电器相比，可节省电路板空间。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1010N
- 商品编号
- C5562513
- 商品封装
- SOP-4
- 包装方式
- 管装
- 商品毛重
- 0.449克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 170mA | |
| 负载电压 | 250V | |
| 正向压降(Vf) | 1.36V | |
| 导通电阻 | 11.5Ω | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 3ms | |
| 截止时间(Toff) | 3ms | |
| 输入类型 | AC,DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 400mW |
商品特性
- 1500 Vrms 输入/输出隔离
- 小型4引脚SOP封装
- 低驱动功率需求
- 高可靠性
- 无EMI/RFI产生
- 提供卷带包装版本
- 阻燃等级 UL 94 V-0
应用领域
- 仪器仪表
- 多路复用器
- 数据采集
- 电子切换
- 输入/输出子系统
- 表计（瓦时表、水表、气表）
- 医疗设备—患者/设备隔离
- 安全
- 工业控制
