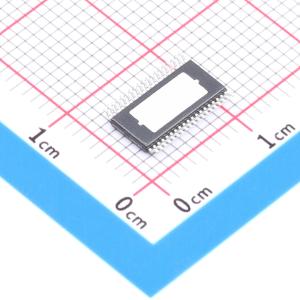

ARG82801KLVATR

ARG82801是一款电源管理IC，集成了一个降压或降压/升压预调节器、四个LDO和四个浮动栅极驱动器。预调节器采用降压或降压/升压拓扑结构，将汽车电池电压高效转换为严格稳压的中间电压，并具备控制、诊断和保护功能。 预调节器的输出为一个可选择3.3 V或5.0 V输出的350 mA线性稳压器、一个5 V/115 mA线性稳压器以及两个跟踪VUC输出的120 mA受保护线性稳压器供电。ARG82801专为微处理器、传感器和CAN收发器供电而设计，非常适合发动机舱应用。 独立的浮动栅极驱动器能够通过SPI控制N沟道MOSFET。在大电流电机应用中，这些MOSFET可配置为相位或电池隔离器件。集成的电荷泵使驱动器输出能够在整个电源范围内以高相位电压转换速率将功率MOSFET保持在导通状态。 ARG82801的使能输入包括逻辑电平（ENB）和高电压（ENBAT）。ARG82801还可通过串行外设接口（SPI）灵活禁用各个输出轨。 ARG82801的诊断输出包括上电复位输出（NPOR）和故障标志输出（FFn），用于向微处理器发出故障警报。微处理器可通过SPI读取故障状态。双带隙基准，一个用于稳压，一个用于故障检查，提高了ARG82801的安全覆盖范围和故障检测能力。 ARG82801包含两种看门狗功能：问答式和窗口式看门狗定时器。看门狗定时器在接收到来自处理器的有效SPI命令后启动。可通过安全SPI命令将看门狗置于闪烁模式或进行复位。 ARG82801采用带有外露电源焊盘的低外形（最大高度1.2 mm）38引脚eTSSOP封装（后缀“LV”）。

• A2 - SIL™产品——具备适用于安全关键系统的器件特性
• 通过汽车AEC - Q100认证
• 宽输入电压范围，工作范围为3.8至36 VIN，最大40 VIN
• 2.2 MHz降压或降压/升压预调节器（VREG：5.35 V）
• 四个带折返式短路保护的内部线性稳压器
• VUC：为微控制器提供可选择输出（3.3 V / 5.0 V）的稳压器
• V5C：5 V通用LDO稳压器
• V5P1和V5P2：两个带电池短路保护的LDO稳压器（跟踪VUC电压），用于远程传感器
• 问答式看门狗和窗口式看门狗定时器
• 带电荷泵的浮动栅极驱动器，用于外部隔离NFET控制
• 通过串行外设接口（SPI）进行控制和诊断报告
• 用于微处理器控制的逻辑使能输入（ENB）
• 点火使能输入（ENBAT）
• 频率抖动和受控转换速率有助于降低EMI/EMC
• 所有输出轨均具备欠压保护
• 热关断保护
• 结温范围为 - 40°C至150°C

• 为汽车控制模块中的（微控制器/DSP、CAN、传感器等）提供系统电源，并为大电流隔离FET栅极驱动器供电
