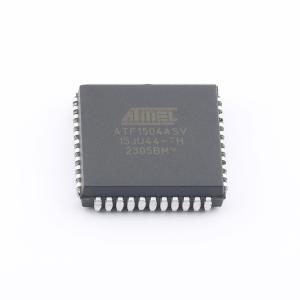

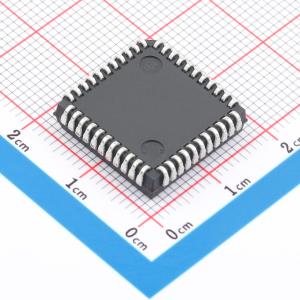

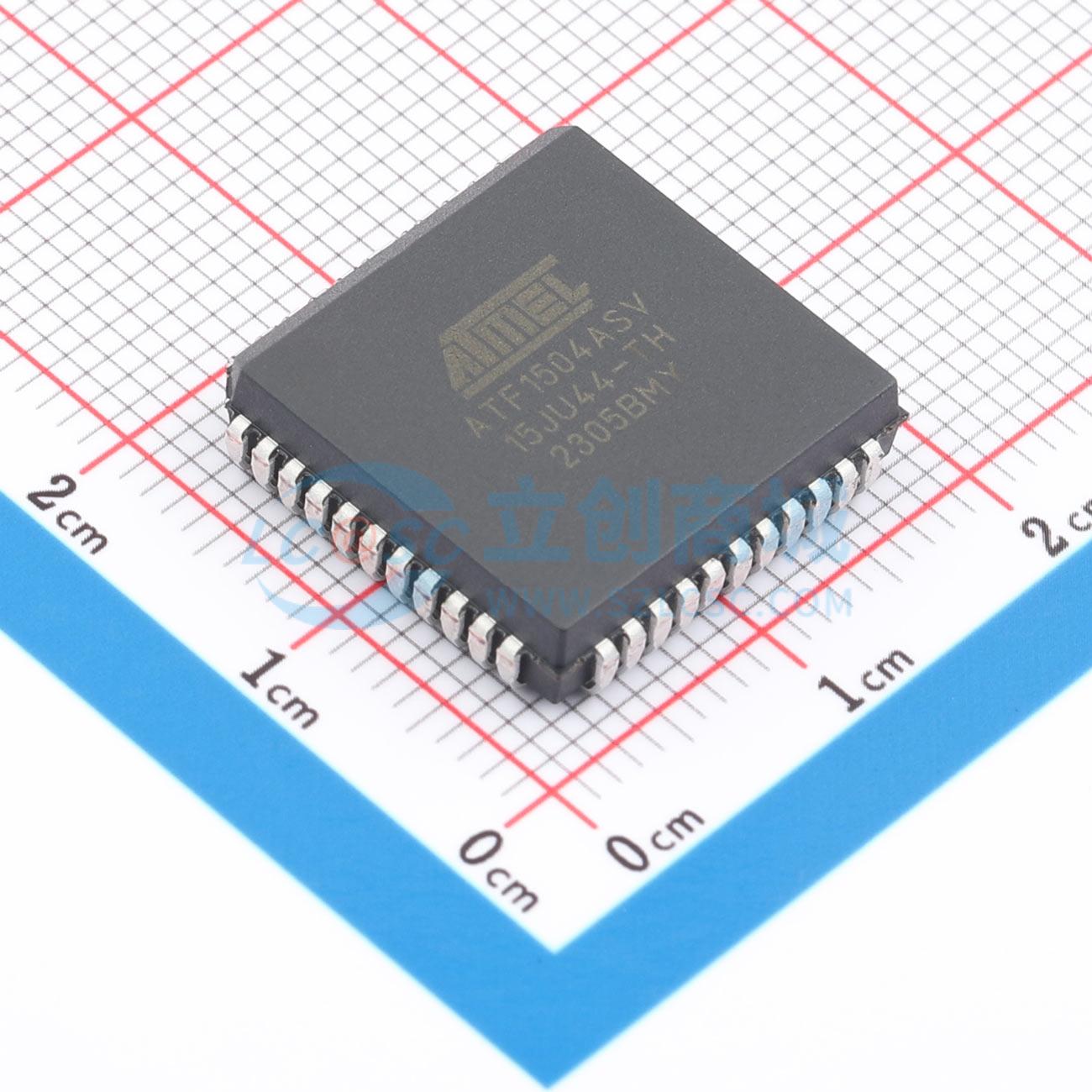

ATF1504ASV-15JU44

3.3V 64宏单元CPLD

描述

是高性能、高密度的复杂可编程逻辑器件（CPLD），采用了电可擦除存储技术。拥有64个逻辑宏单元，多达68个输入和I/O，可轻松集成多个TTL、SSI、MSI、LSI和经典PLD的逻辑。增强的路由开关矩阵增加了可用门数和成功进行引脚锁定设计修改的几率。多达64个双向I/O引脚和4个专用输入引脚，每个专用引脚可作为全局控制信号，这些控制信号可在每个宏单元中单独选择使用。64个宏单元产生埋入式反馈到全局总线，输入和I/O引脚也接入全局总线，逻辑块中的开关矩阵从全局总线中选择40个单独信号，每个宏单元还产生一个折返逻辑项到区域总线。宏单元之间的级联逻辑允许快速、高效地生成复杂逻辑函数，包含四个逻辑链，每个逻辑链能够创建扇入多达40个乘积项的和项逻辑

品牌名称

MICROCHIP(美国微芯)

商品型号

ATF1504ASV-15JU44

商品编号

C614063

商品封装

PLCC-44(16.6x16.6)​

包装方式

管装

商品毛重

4.121克(g)
