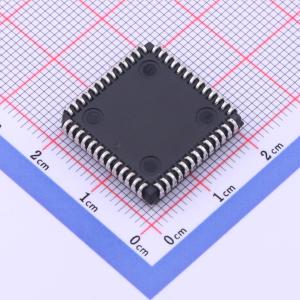

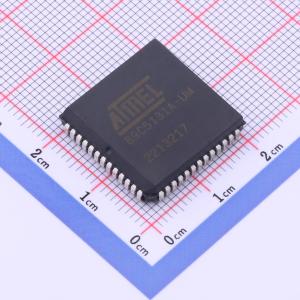

AT89C5131A-S3SUM

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: AT89C5131A-S3SUM
商品编号: C614095
商品封装: PLCC-52(19.2x19.2)
包装方式: 管装
商品毛重: 4.65克(g)

商品参数

商品概述

AT89C5130A/31A-M 是80C51单芯片8位微控制器的高性能Flash版本，具有全速USB功能。

AT89C5130A/31A-M 特性包括一个与USB规范版本1.1和2.0兼容的全速USB模块。该模块集成了USB收发器、3.3V电压调节器以及带有数字锁相环和48MHz时钟恢复的串行接口引擎（SIE）。USB事件检测逻辑（复位和挂起/恢复）和支持强制控制端点（EP0）及最多6个通用端点（EP1/EP2/EP3/EP4/EP5/EP6）的FIFO缓冲区也包含在USB模块中，且软件开销最小。

AT89C5130A/31A-M 保留了Atmel 80C52的特点，扩展了Flash容量（16/32-K字节），内置256字节内部RAM，4级中断系统，两个16位定时器/计数器（T0/T1），全双工增强型UART（EUART）和片上振荡器。

此外，AT89C5130A/31A-M 还拥有1024字节的片上扩展RAM（ERAM）、双数据指针、16位上下计数定时器（T2）、可编程计数器阵列（PCA）、最多4个可编程LED电流源、可编程硬件看门狗和上电复位功能。

AT89C5130A/31A-M 具有两种可通过软件选择的降低活动模式，以进一步减少功耗。在空闲模式下，CPU被冻结，但定时器、串口和中断系统仍然运行。在掉电模式下，RAM被保存，外设时钟被冻结，但设备可以通过USB事件或外部中断完全唤醒。

商品特性

80C52X2 内核（每条指令6个时钟周期）- X1模式下最大内核频率48 MHz，X2模式下24 MHz - 双数据指针 - 全双工增强型UART (EUART) - 三个16位定时器/计数器：T0、T1和T2 - 256字节的暂存RAM
16/32-Kbyte片上Flash EEPROM 在系统编程通过USB - 字节和页（128字节）擦除和写入 - 100k次写入周期
3-Kbyte用于引导加载程序的Flash EEPROM - 字节和页（128字节）擦除和写入 - 100k次写入周期
1-Kbyte EEPROM 数据 - 字节和页（128字节）擦除和写入 - 100k次写入周期
片上扩展RAM (ERAM)：1024字节
集成电源监视器 (POR/PFD) 监督内部电源
符合USB 1.1和2.0全速标准的模块，在传输完成时中断 - 端点0用于控制传输：32字节FIFO - 6个可编程端点，支持输入或输出方向，以及批量、中断或同步传输
- 端点1、2、3：32字节FIFO
- 端点4、5：2 x 64字节FIFO，带双缓冲（乒乓模式）
- 端点6：2 x 512字节FIFO，带双缓冲（乒乓模式）
- 挂起/恢复中断
- 48 MHz PLL用于全速总线操作
- 微控制器请求时断开总线连接
5通道可编程计数器阵列 (PCA)，具有16位计数器、高速输出、比较/捕获、PwM和看门狗定时器功能
可编程硬件看门狗定时器（一次性启用带复位输出）：在8 MHz下100毫秒到3秒
P1端口上的键盘中断接口（8位）
TwI（两线接口）400Kbit/s
SPI接口（主/从模式）
34个I/O引脚
4个直接驱动LED输出，带可编程电流源：典型值2-6-10 mA
4级优先级中断系统（11个源）
空闲和掉电模式
0至24 MHz片上振荡器，带模拟PLL合成48 MHz
工业温度范围
扩展电源电压范围：2.7V至5.5V（USB需要3.3V至5.5V）
封装：PLCC52, VQFP64, QFN32

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	48MHz
	CPU位数	8 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	1.25KB
	EEPROM容量	4KB
	I/O数量	34
	振荡器类型	内置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
