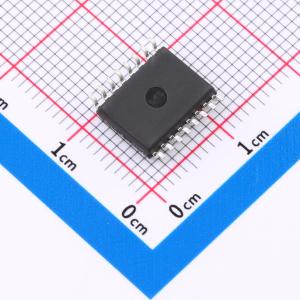

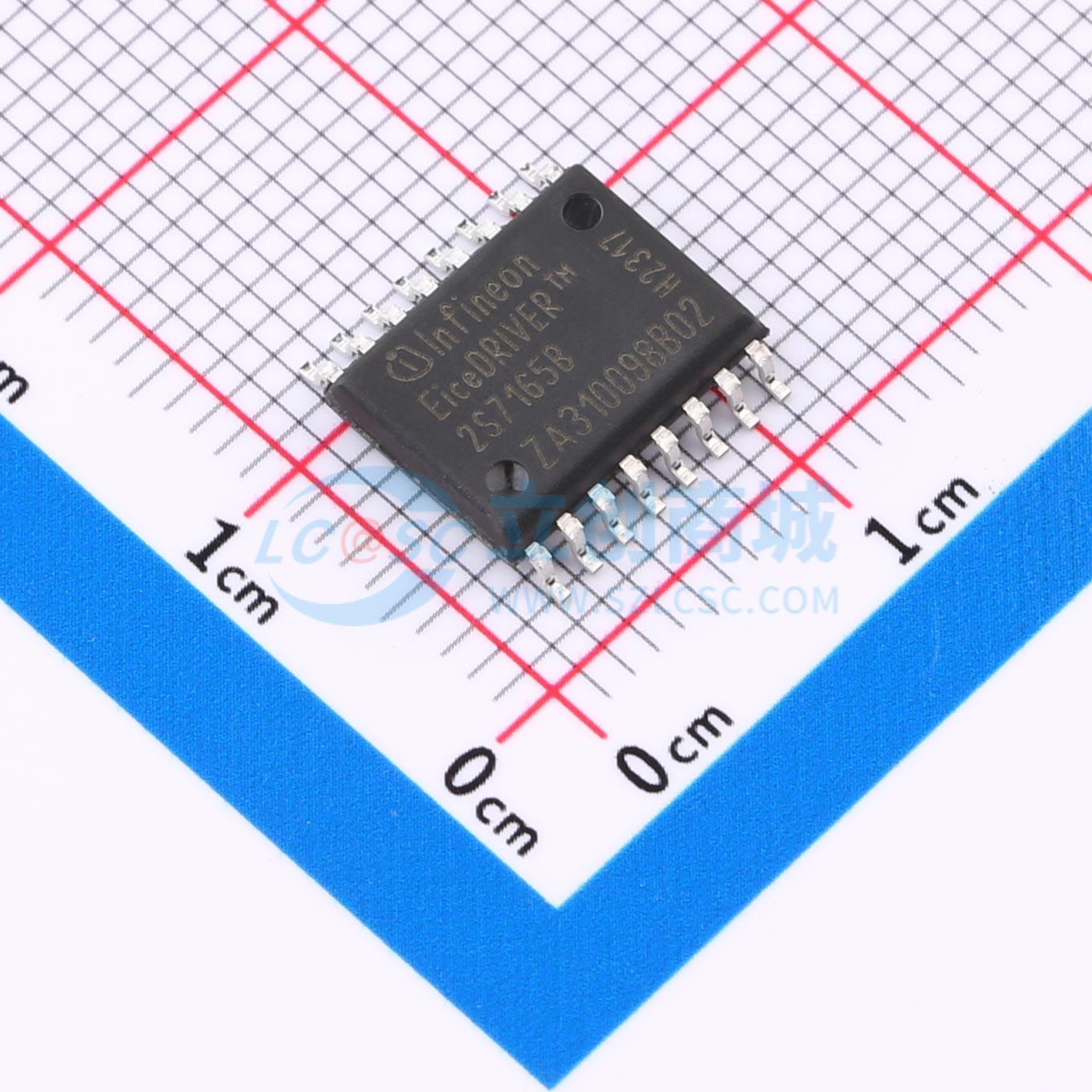

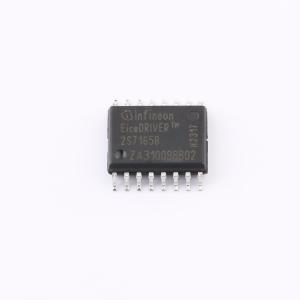

2EDS7165HXUMA1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EiceDRIVERTM 2EDi是一系列快速双通道隔离式MOSFET栅极驱动IC，通过无芯变压器（CT）技术提供功能（2EDFx）或加强（2EDSx）输入到输出隔离。由于具有高驱动电流、出色的共模抑制和快速信号传播能力，2EDi特别适合在快速开关电源系统中驱动中高压MOSFET（CoolMOSTM、OptiMOSTM、CoolSICT、CoolGaNTM）。该产品系列的栅极驱动器专为具有MOSFET开关的快速开关、中高功率系统而设计，针对温度和生产差异下的高定时精度进行了优化。可靠准确的定时简化了系统设计，并提供了更好的功率转换效率。2EDSx、2EDFx双通道加强（安全）和功能隔离产品变体具有不同的驱动强度：4 A/8 A用于低欧姆功率MOSFET，1 A/2 A用于更高Rₒₙ MOSFET或较慢的开关瞬变（EMI）。1 A/2 A加强隔离驱动器还可与非隔离升压栅极驱动器（如1EDNx 4 A/8A）结合用作PWM数据耦合器，放置在超结功率开关附近
品牌名称: Infineon(英飞凌)
商品型号: 2EDS7165HXUMA1
商品编号: C5496118
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.865克(g)

商品参数

商品概述

EiceDRIVERTM 2EDi 是一系列快速双通道隔离式 MOSFET 栅极驱动 IC，通过无芯变压器 (CT) 技术提供功能型 (2EDFx) 或增强型 (2EDSx) 输入到输出隔离。由于具有高驱动电流、出色的共模抑制能力和快速的信号传播速度，2EDi 特别适合在快速开关电源系统中驱动中高压 MOSFET（CoolMOSTM、OptiMOSTM、CoolSICT、CoolGaNTM）。 EiceDRIVERTm 2EDi 产品系列的栅极驱动器专为采用 MOSFET 开关的快速开关中高功率系统而设计。它们针对温度和生产差异下的高定时精度进行了优化。可靠准确的定时简化了系统设计，并提供了更高的功率转换效率。 2EDSx、2EDFx 双通道增强型（安全）和功能型隔离产品变体具有不同的驱动强度：适用于低欧姆功率 MOSFET 的 4 A/8 A，适用于较高 Rₒₙ MOSFET 或较慢开关瞬态（EMI）的 1 A/2 A。1 A/2 A 增强型隔离驱动器还可与非隔离式升压栅极驱动器（如紧邻超结功率开关放置的 1EDNx 4 A/8A）配合使用，作为 PWM 数据耦合器。两个独立且电气隔离的栅极驱动通道确保所有 2EDi 版本都可用于低侧和高侧开关的任何可能配置。最小 150 V/ns 的共模瞬态抗扰度 (CMTI)、带有 18 ns 噪声滤波器的 PWM 输入、输出侧的欠压锁定 (UVLO)（包括输入欠压锁定 (VDDI < 3 V) 时驱动器输出的安全自锁）、具有高达 5 A 峰值反向电流能力的 PWM 输出以及本质上稳健的栅极驱动器设计，支持提高系统的稳健性。

商品特性

4 A / 8 A 或 1 A / 2 A 源极/漏极输出电流
高达 10 MHz 的 PWM 开关频率
PWM 信号传播延迟典型值为 37 ns，通道间失配为 3 ns，传播延迟变化为 +7/-6 ns
共模瞬态抗扰度 CMTI > 150 V/ns
输入侧欠压锁定 (UVLo) 时快速安全关断
输出电源电压范围为 4.5 V 至 20 V，UVLO 阈值为 4 V 或 8 V
宽工作温度范围 Tⱼ = -40℃ 至 +150℃
符合 RoHS 标准的宽/窄体 (WB/NB) DSO16 和 5 mm x 5 mm LGA 封装
完全符合 JEDEC 工业应用标准

应用领域

服务器、电信和工业开关电源
同步整流、模块式转换器、UPS 和电池储能
电动汽车充电
工业自动化、电机驱动和电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	8A

	属性	参数值
	拉电流(IOH)	4A
	工作电压	4.5V~20V
	上升时间(tr)	6.5ns
	下降时间(tf)	4.5ns
	工作温度	-40℃~+125℃@(Ta)
