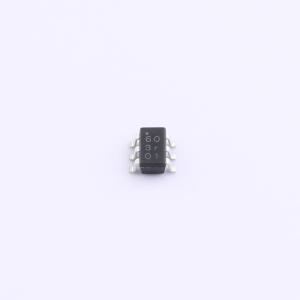

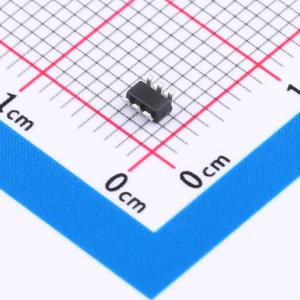

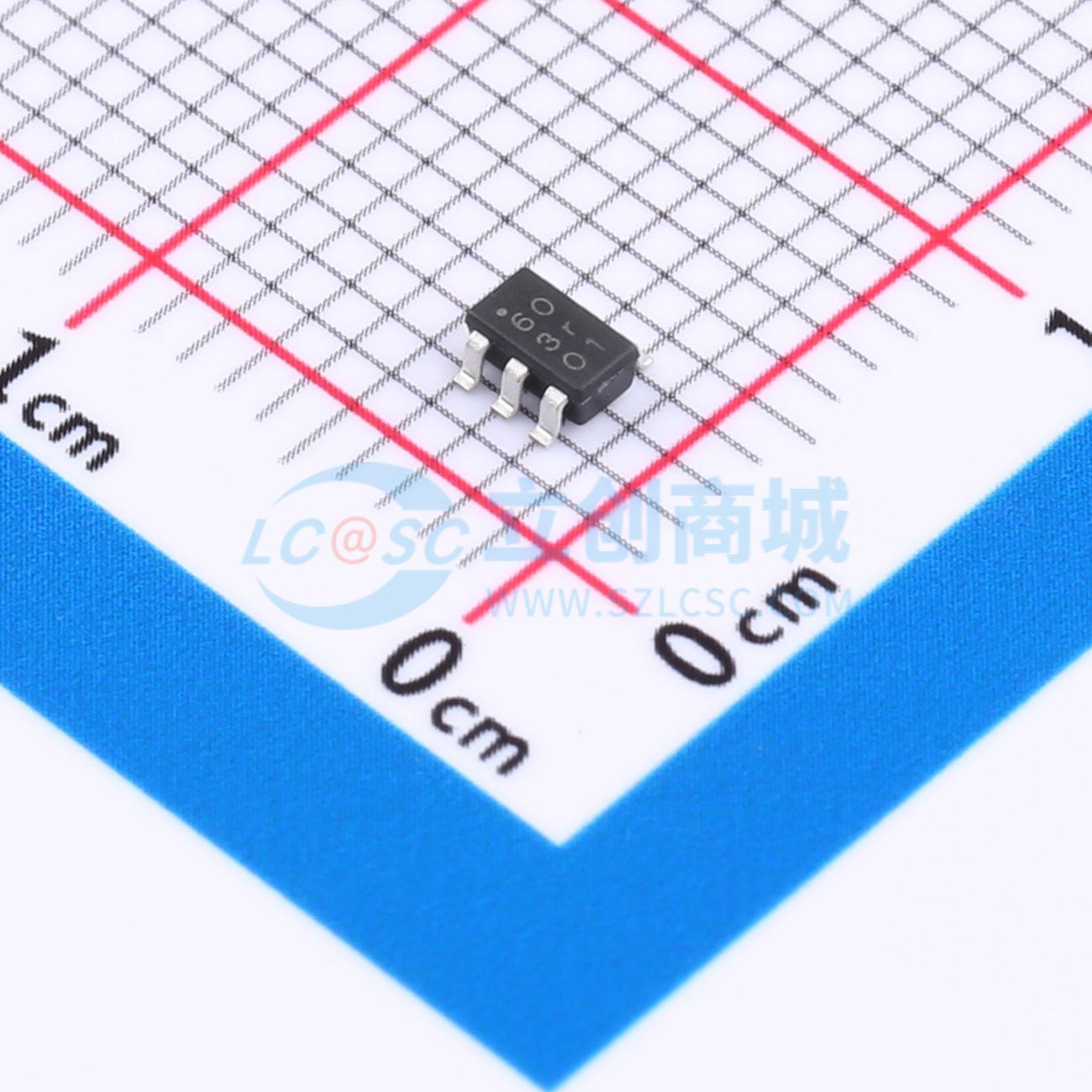

温馨提醒：图片仅供参考，商品以实物为准
1EDN6550BXTSA1
具备高共模抑制比（CMR）容性隔离（TDI）输入的单通道高端和低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EiceDRIVER 1EDNx550 是单通道高端和低端栅极驱动器 IC 的 TDI 系列产品。TDI 系列具备全差分输入电路。真正的差分输入（TDI）提供出色的共模抗扰度（CMR），并消除误触发风险
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDN6550BXTSA1
- 商品编号
- C5481755
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 1ns | |
| 下降时间(tf) | 1ns | |
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 1.1mA |
商品概述
EiceDRIVER 1EDNx550 是单通道高端和低端栅极驱动 IC 的 TDI 系列产品。TDI 系列具备全差分输入电路。真正的差分输入（TDI）提供出色的共模抗扰度（CMR），并消除误触发风险。小封装尺寸使低端和高端驱动的布局更加灵活。
EiceDRIVER 1EDNx550 是一系列高端和低端非隔离式栅极驱动器，其应用范围涵盖通常由隔离式和电平转换驱动器占据的领域，从而带来显著的成本优势。这得益于独特的真正差分输入（TDI）级概念。即使输入差分对上存在共模电压，TDI 输入级也能控制驱动器。接地参考（GND）与驱动器输入（IN+、IN-）之间可承受高达 ±200 V DC 和 ±400 V AC 峰值的共模电压。
EiceDRIVER 1EDNx550 适用于驱动器与系统地之间存在不必要电压偏移的任何应用，以及在允许的静态共模范围（最大 ±200 V）内的高端驱动。借助 TDI 的共模电压处理能力，需要双极性驱动电压的开关也能轻松运行。
商品特性
- 非常大的共模输入电压范围（静态 CMR）高达 ±200 V，可通过共模电阻进行配置
- 独立的低阻抗源极（4 A）和漏极（8 A）输出
- 45 ns 传播延迟（精度 -7/+10 ns）
- 四种欠压锁定（UVLO）选项：4 V、8 V、12 V 和 15 V
- SOT23-6 或 TSNP-6 小封装
- 完全符合 JEDEC 工业级应用标准
应用领域
- 服务器、电信和工业开关电源（SMPS）
- DC-DC 转换器和模块
- 电动工具、电机控制
- 驱动开尔文源极 MOSFET
- 驱动中压半桥
