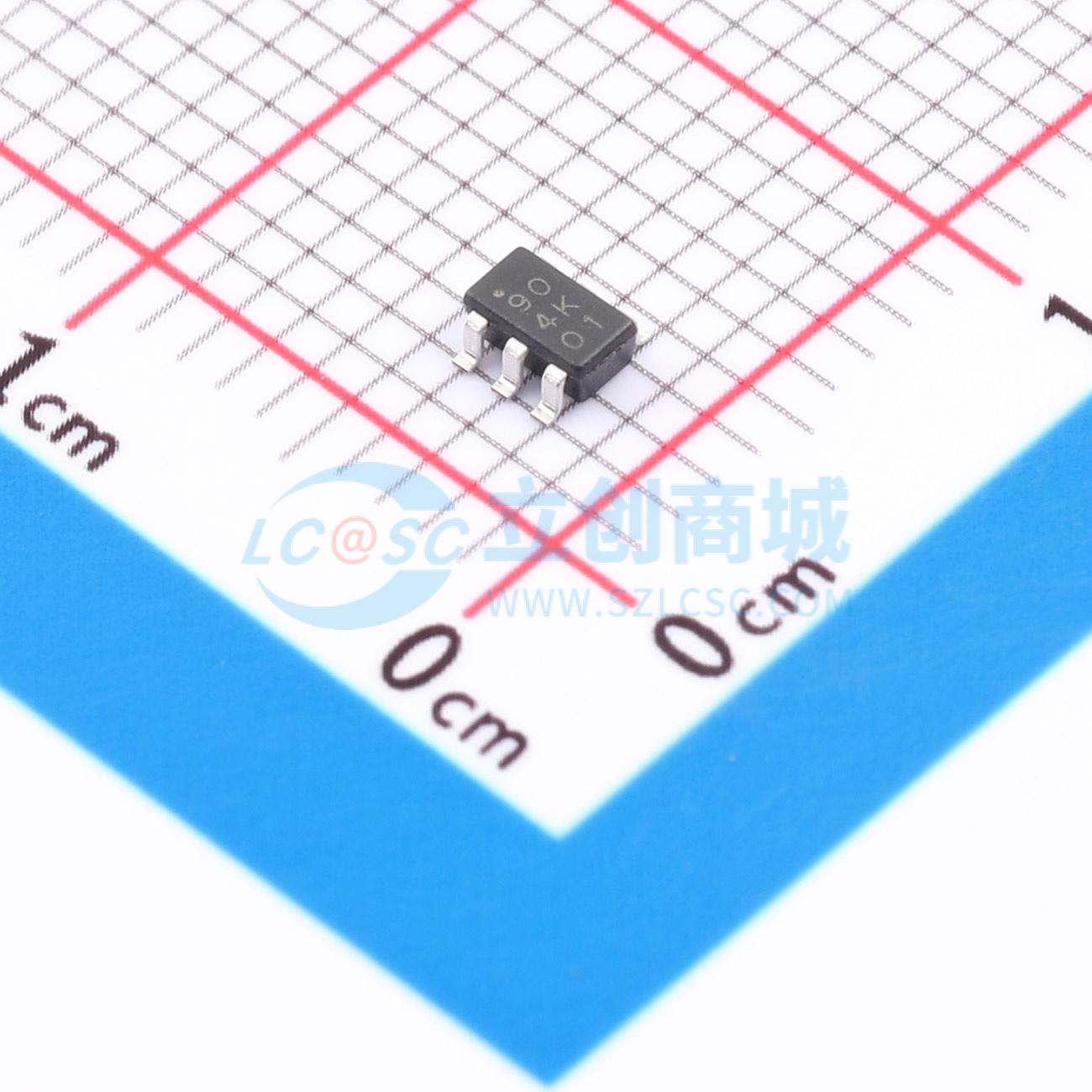

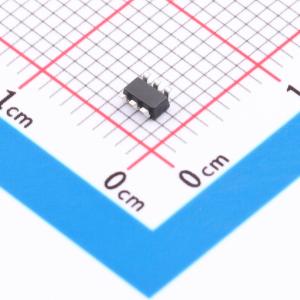

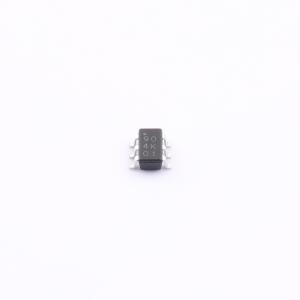

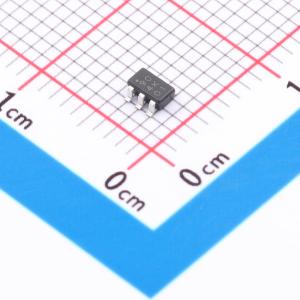

1EDN9550BXTSA1
单通道高侧和低侧栅极驱动器，带高共模抑制比差分输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道高端和低端栅极驱动器IC的TDI系列的一部分。TDI系列具有全差分输入电路。真正的差分输入（TDI）提供出色的共模抗扰度（CMR），并消除误触发的风险。小封装尺寸可在低端和高端驱动中实现灵活布局。适用于驱动器和系统接地之间存在不需要的电压偏移的任何应用，以及在允许的静态共模范围内（最大±200 V）的高端驱动。还可以轻松操作需要双极驱动电压的开关，利用TDI的共模电压处理能力。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDN9550BXTSA1
- 商品编号
- C5481758
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 9.4A | |
| 拉电流(IOH) | 5.2A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 1ns | |
| 下降时间(tf) | 1ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 1.1mA | |
| 功能特性 | 使能关断 |
商品概述
EiceDRIVER 1EDNx550是单通道高端和低端栅极驱动IC的TDI系列的一部分。TDI系列具有全差分输入电路。真正的差分输入（TDI）提供出色的共模抗扰度（CMR），并消除了误触发的风险。小封装尺寸使低端和高端驱动都能实现灵活的布局。
商品特性
- 非常大的共模输入电压范围（CMR静态）高达 ±200 V，可通过共模电阻配置
- 独立的低阻抗源极（4 A）和漏极（8 A）输出
- 45 ns传播延迟（-7/+10 ns精度）
- 四种欠压锁定（UVLO）选项：4 V、8 V、12 V和15 V
- SOT23-6或TSNP-6小封装
- 根据JEDEC标准完全符合工业级应用要求
应用领域
- 服务器、电信和工业开关电源
- DC-DC转换器和模块
- 电动工具、电机控制
