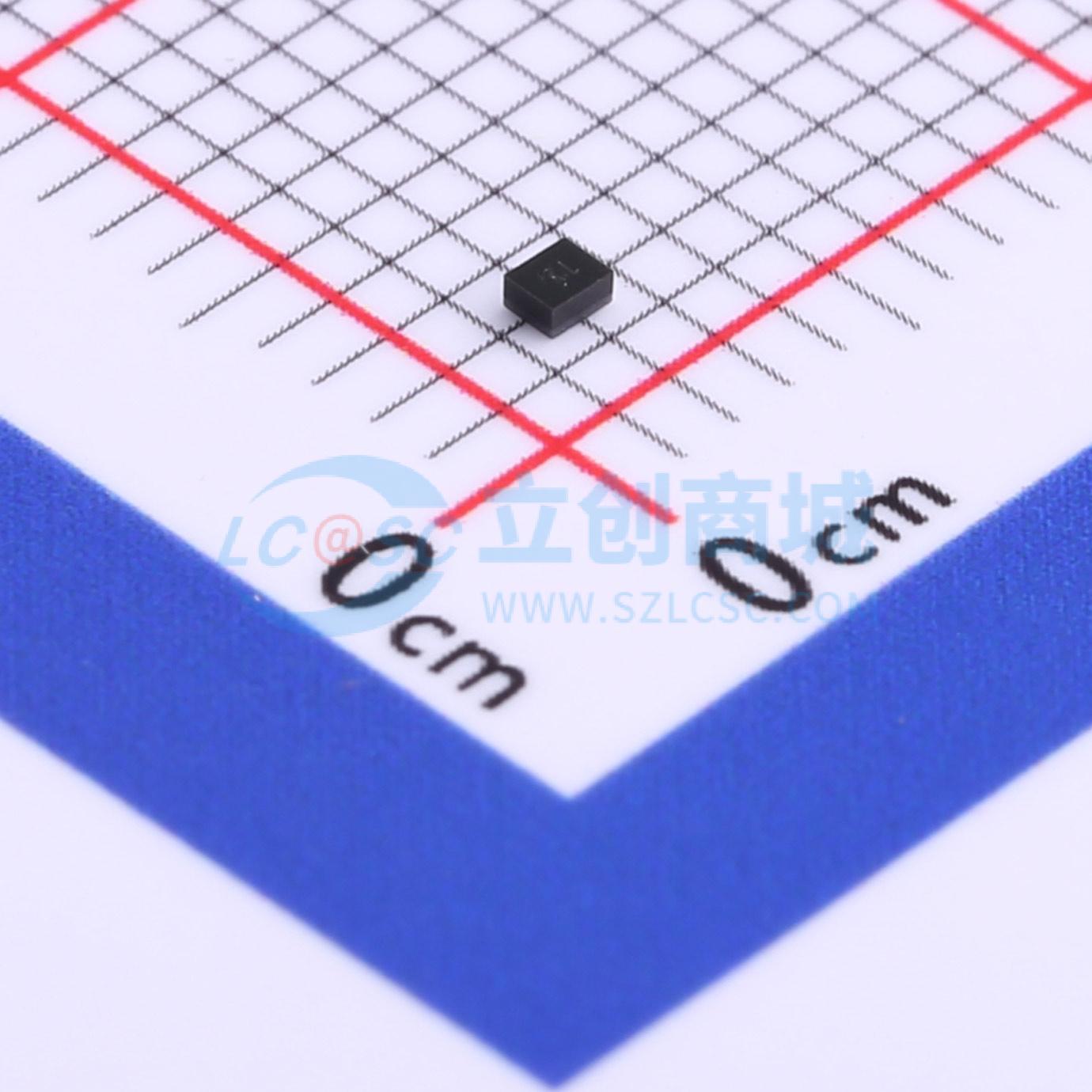

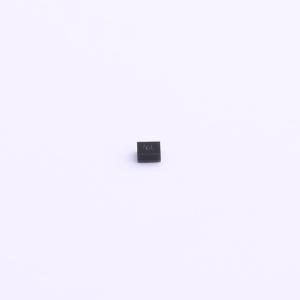

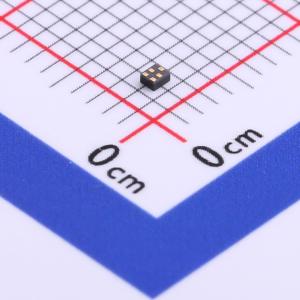

温馨提醒：图片仅供参考，商品以实物为准
SAFI1109B02BPF1101L
用于LTE B2接收频段的1.1x0.9mm SAW带通滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SAW带通滤波器，适用于LTE B2接收频段，频率范围为1930-1990MHz，尺寸为1.1x0.9mm。
- 品牌名称
- ANUKI(安努奇)
- 商品型号
- SAFI1109B02BPF1101L
- 商品编号
- C609576
- 商品封装
- SMD,0.9x1.1mm
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | 1.96GHz | |
| 通带带宽 | 60MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 4dB | |
| 工作温度 | -35℃~+85℃ |
商品概述
SAW带通滤波器适用于LTE B2接收频段1930-1990MHz，尺寸为1.1X0.9mm。型号为SAFI1109B02BPF1101。
该滤波器的终端功能如下：
- (1) 射频输入
- (2) 接地
- (3) 接地
- (4) 射频输出
- (5) 接地
电气特性（测量值）包括：
- 插入损耗（dB）：1930至1990 MHz，典型值2.3 dB，最大值4 dB
- 回波损耗（dB）：1930至1990 MHz，最小值9 dB，典型值10 dB
- 波纹偏差（dB）：1930至1990 MHz，典型值0.8 dB，最大值1.5 dB
- 衰减（dB）：
- DC至960 MHz：最小值38 dB，典型值41 dB
- 1558至1608 MHz：最小值35 dB，典型值36 dB
- 1710至1850 MHz：最小值35 dB，典型值37 dB
- 1850至1910 MHz：最小值32 dB，典型值39 dB
- 2020至2070 MHz：最小值7 dB，典型值27 dB
- 2070至2400 MHz：最小值25 dB，典型值33 dB
- 2400至2500 MHz：最小值33 dB，典型值39 dB
- 2500至3780 MHz：最小值28 dB，典型值37 dB
- 3780至3980 MHz：最小值30 dB，典型值40 dB
- 3980至5790 MHz：最小值21 dB，典型值34 dB
- 5790至5970 MHz：最小值21 dB
- 5970至7720 MHz：最小值21 dB，典型值23 dB
- 7720至7960 MHz：最小值17 dB，典型值23 dB
- 7960至8000 MHz：最小值17 dB，典型值23 dB
- 最大输入功率（dBm）：10 dBm
- 环境温度（℃）：25 ℃
- 工作温度范围（℃）：-35 ℃至85 ℃
- 存储温度范围（℃）：-40 ℃至85 ℃
