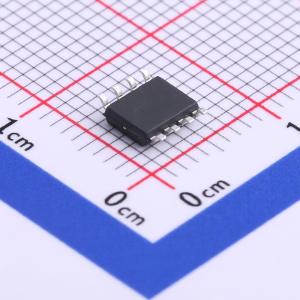

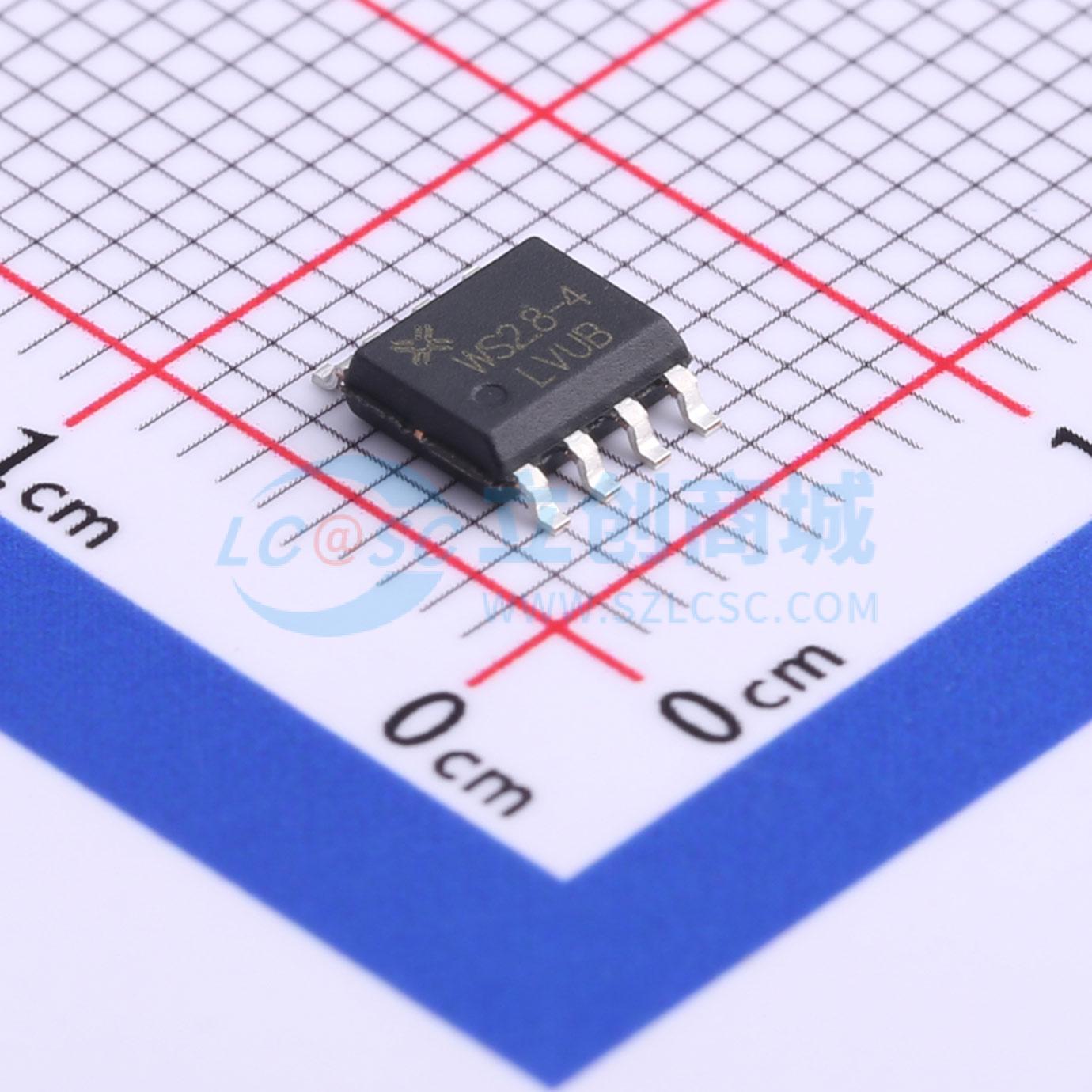

温馨提醒：图片仅供参考，商品以实物为准
WS2.8-4LVUB
WS2.8-4LVUB
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WS2.8-4LVUB
- 商品编号
- C607972
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 22A@8/20us | |
| 峰值脉冲功率(Ppp) | 620W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.6pF |
商品概述
WS2.8-4LVUB旨在为易受静电放电（ESD）、电快速瞬变（EFT）和三次雷击影响损坏的电子设备提供保护。该产品采用单向配置，提供共模和差模保护。
商品特性
- 620瓦峰值脉冲功率（tp = 8 / 20μs）
- 保护两对线路（四条线路）
- 低电容
- 低漏电流
- 低工作电压和钳位电压
- 固态穿通雪崩TVS工艺技术
- SO-8封装
- IEC 61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）22A（8/20μs）
应用领域
- 交换系统
- 广域网/局域网设备
- 台式机、服务器、笔记本电脑和手持设备
- 10/100、1000M以太网
- 基站
- 音频/视频输入
