温馨提醒：图片仅供参考，商品以实物为准

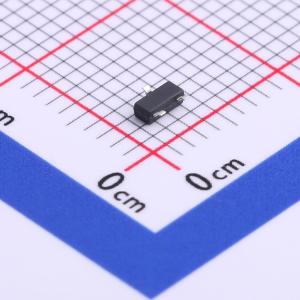

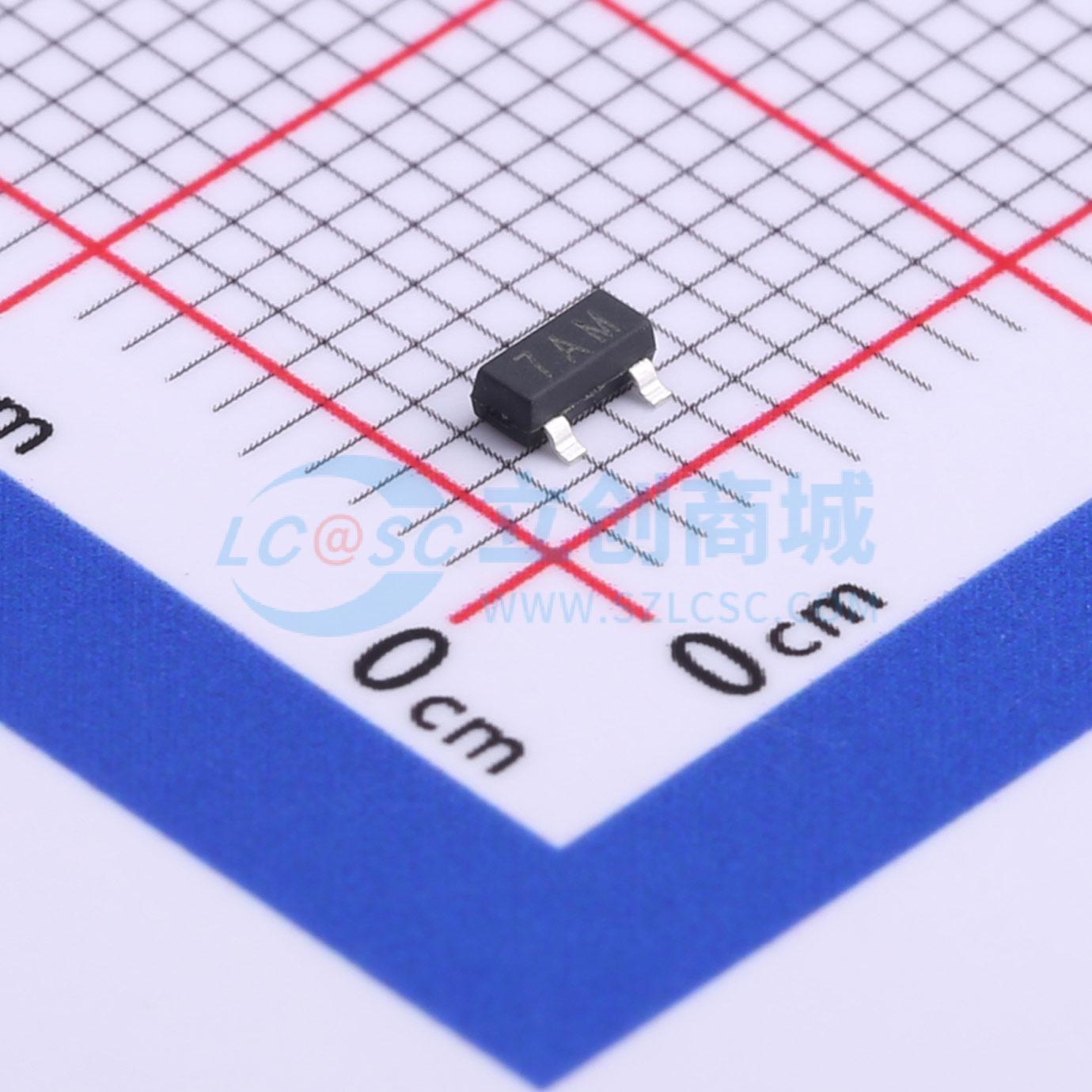

WS712M
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 22V；16V；20V；28V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 峰值脉冲功率(Ppp) | 392W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 45pF |
商品特性
- 392瓦峰值脉冲功率（tp = 8 / 20μs）
- 保护两条-7V至12V线路
- 低电容
- 低钳位电压
- 固态硅雪崩技术
- IEC 61000-4-2（ESD）±30kV（空气），±30kV（接触）
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷电）14A（8/20μs）
应用领域
- 具有扩展共模范围的RS-485收发器保护
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
