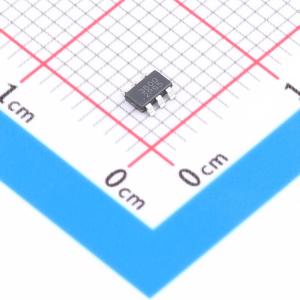

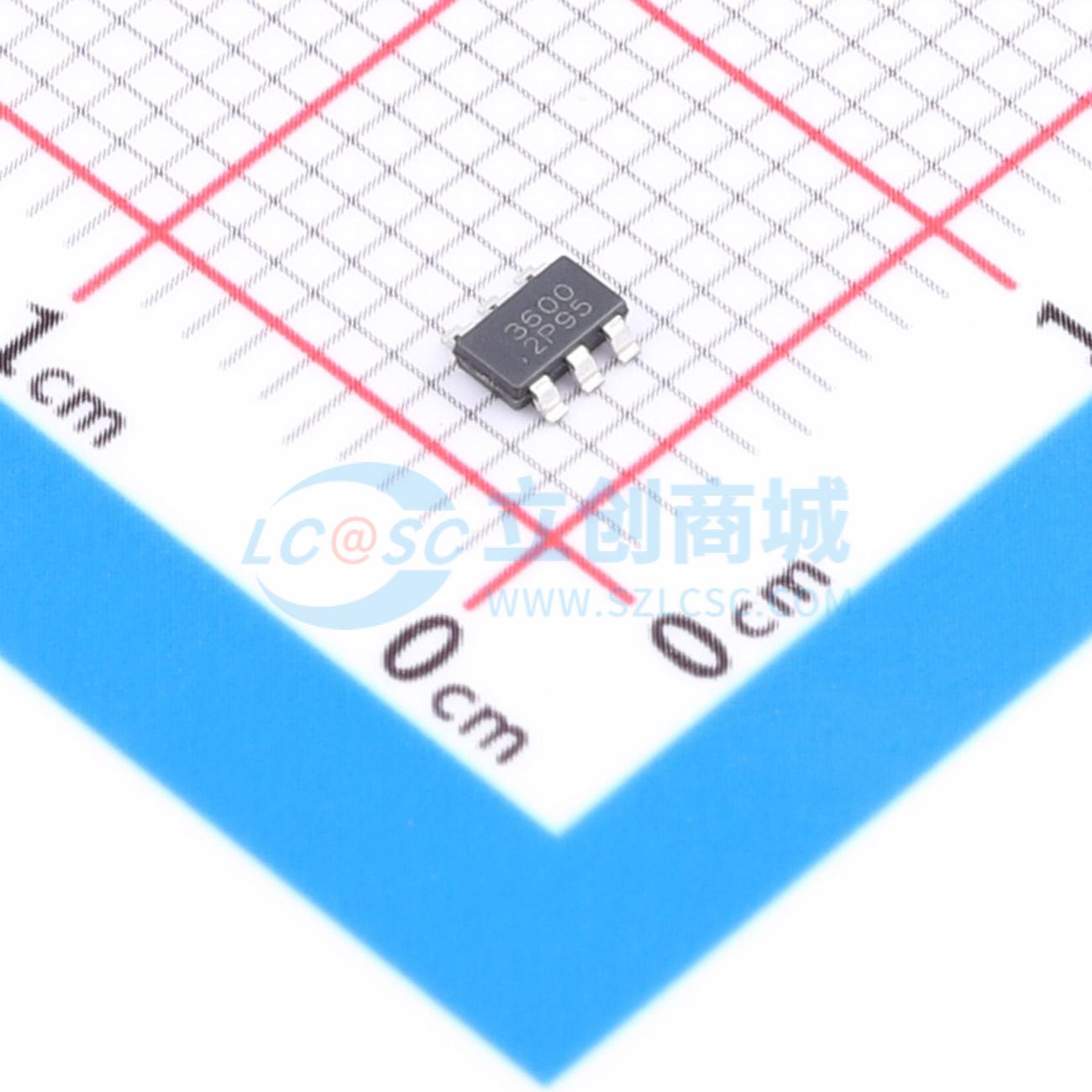

温馨提醒：图片仅供参考，商品以实物为准

SCT53600TVBR

理想二极管控制器，具备反向电流保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款理想二极管控制器，与外部N沟道MOSFET配对，用作理想二极管整流器，实现低损耗反极性保护，以取代肖特基二极管。可在4.7V至65V的宽电源电压范围内工作，能够承受并保护负载免受低至-65V的负电源电压的损害，并阻止反向电流流动，有助于简化汽车ISO7637保护的系统设计。该控制器为外部N沟道MOSFET提供电荷泵栅极驱动，将外部MOSFET两端的正向电压降调节至20mV，实现平稳、无振铃运行，并在反向事件期间使MOSFET快速关断（< 0.75μs），以在电源故障或输入微短路情况下将反向电流降至最低。对反向电流阻断的快速响应使其适用于在ISO7637脉冲测试期间有输出电压保持要求的系统
品牌名称: SCT(芯洲科技)
商品型号: SCT53600TVBR
商品编号: C5464956
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 1.751515克(g)

商品参数

商品概述

SCT53600是一款理想二极管控制器，可与外部N沟道MOSFET配对，构成一个理想二极管整流器，用于实现低损耗的反向极性保护，以替代肖特基二极管。该器件工作电压范围宽达4.7V至65V，能够承受并保护负载免受低至-65V的负向电源电压损害，同时阻断反向电流，有助于简化符合汽车ISO7637标准的系统保护设计。该控制器为外部N沟道MOSFET提供电荷泵栅极驱动，将外部MOSFET上的正向压降调节至20mV，从而实现平稳、无振铃的操作，并在发生反向事件（如电源故障或输入微短路情况）时提供极快（小于0.75μs）的MOSFET关断，以最小化反向电流。其对反向电流阻断的快速响应使其适用于在ISO7637脉冲测试期间有输出电压保持要求的系统。SCT53600在关断模式下仅消耗1μA电流，有助于延长电池寿命。该器件采用TSOT23-6封装。

商品特性

4.8V 至 65V 工作电压范围
-65V 反向电压额定值
用于驱动外部N沟道MOSFET的电荷泵
20mV 阳极至阴极正向压降调节
12V 栅极驱动电压
具备使能输入
驱动高侧外部N沟道MOSFET
1μA 关断电流
60μA 工作静态电流
2.3A 峰值栅极关断电流
0.75μs 内快速反向电流关断
配合合适的TVS二极管可满足汽车ISO7637瞬态要求
采用TSOT23-6L封装

应用领域

汽车电池保护
冗余电源
工业工厂自动化
企业电源
网络电信电源系统
服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	4.8V~65V
	反向耐压	65V
	FET类型	外置FET
	通道数	1
	栅极驱动电压	12V

	属性	参数值
	正向压降(Vf)	20mV
	静态电流(Iq)	60uA
	工作温度	-40℃~+150℃
	拉电流(IOH)	7mA
	灌电流(IOL)	2.37A
	功能特性	过温保护；带使能；反向极性保护；反向电流阻断
