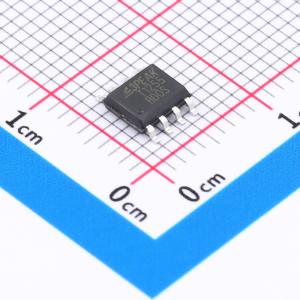

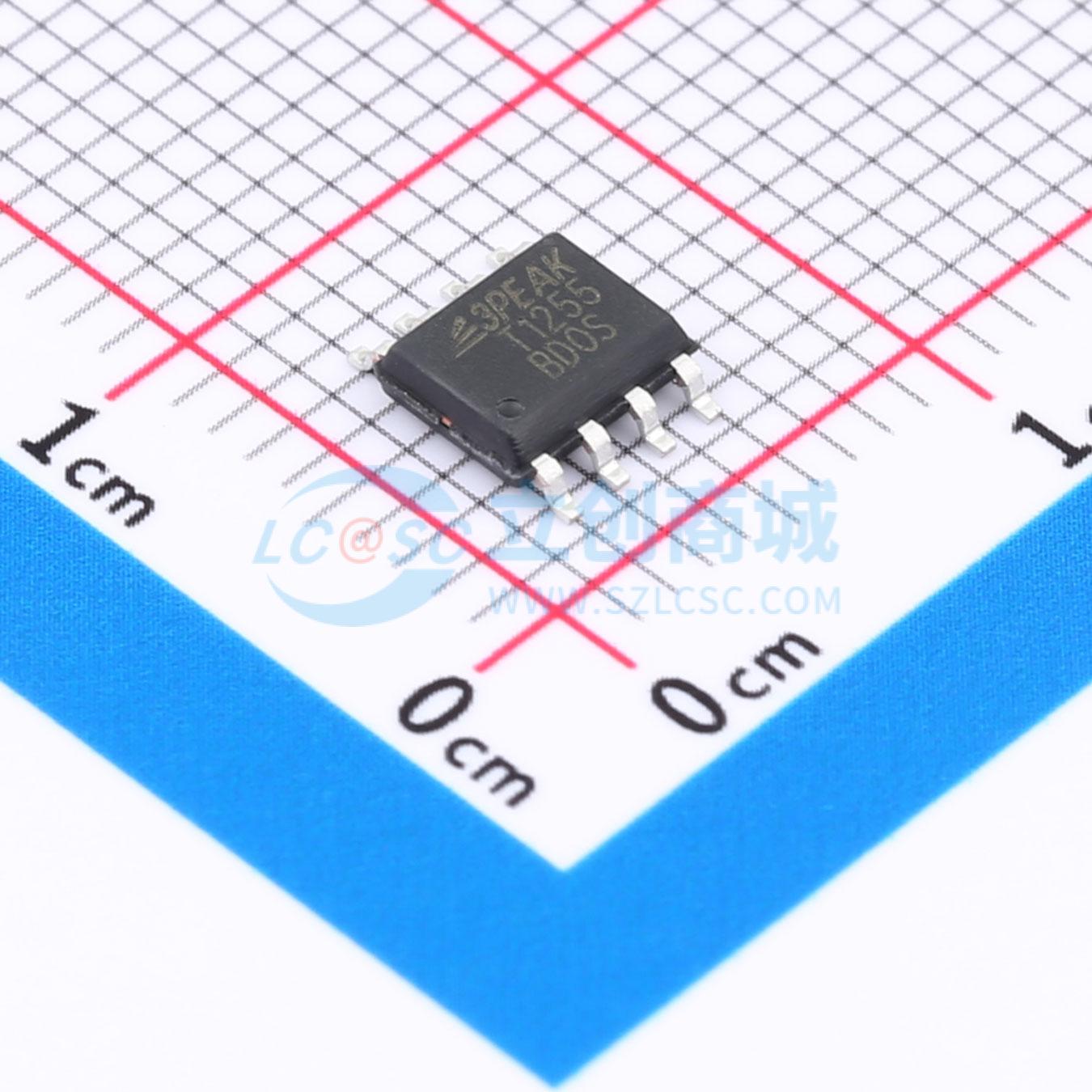

温馨提醒：图片仅供参考，商品以实物为准

TPT1255-SO1R

具备静默模式、故障保护功能的高速CAN FD收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPT125x 器件是一款符合 ISO11898 高速 CAN（控制器局域网）物理层标准的 CAN 收发器。该器件设计用于最高 5 Mbps 的 CAN FD 网络，可在长距离和高负载网络中提高时序裕量和数据传输速率。此器件具备 -42 V 至 +42 V 的交叉线、过压和接地丢失保护功能，还拥有过温关断功能，共模范围为 -30 V 至 +30 V
品牌名称: 3PEAK(思瑞浦)
商品型号: TPT1255-SO1R
商品编号: C5464959
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.191975克(g)

商品参数

商品概述

TPT125x 器件是一款符合 ISO11898 高速 CAN（控制器局域网）物理层标准的 CAN 收发器。该器件设计用于高达 5 Mbps 的 CAN FD 网络，可在长距离和高负载网络中提高时序裕量和数据传输速率。该器件具备 -42 V 至 +42 V 的交叉线、过压和接地故障保护、过温关断功能，以及 -30 V 至 +30 V 的共模范围。TPT1256 具有一个辅助电源输入，用于对输入引脚阈值和 RXD 输出电平进行 I/O 电平转换。该器件具备静默模式（也称为只听模式），并包含多种保护功能，以增强器件和网络的鲁棒性。TPT 125x 采用 SOP-8 和 DFN3X3-8L 封装，工作温度范围为 -40℃ 至 +125℃。

商品特性

符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 物理层标准
支持 CAN FD，数据速率高达 5 Mbps
传播延迟时间短，环路时间快
5 V 电源，I/O 电压范围支持 2.8 V 至 5.5 V 的 MCU 接口
共模输入电压：±30 V
保护特性：
- IEC 61000-4-2 ESD 保护高达 ±15 kV
- 总线故障保护：±42 V VCC 和 VIO（仅 TPT1256）
- 欠压保护
- TXD 显性超时功能和总线显性超时功能
- 热关断保护
提供 SOP8 封装和无引脚 DFN3X3 封装

应用领域

所有支持高负载 CAN 网络的设备
现场工业自动化、传感器和驱动系统
建筑、安全控制系统
储能系统
电信基站状态与控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+125℃
	通道数	1
	静态电流	2.5mA
