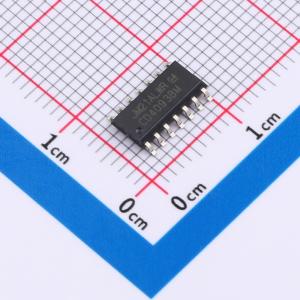

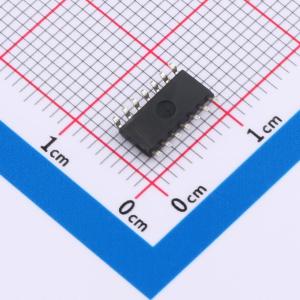

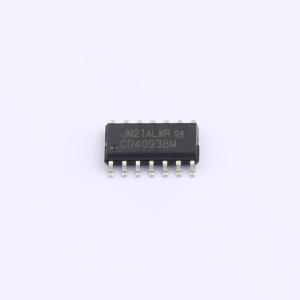

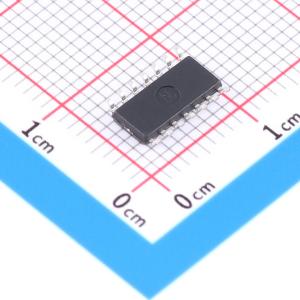

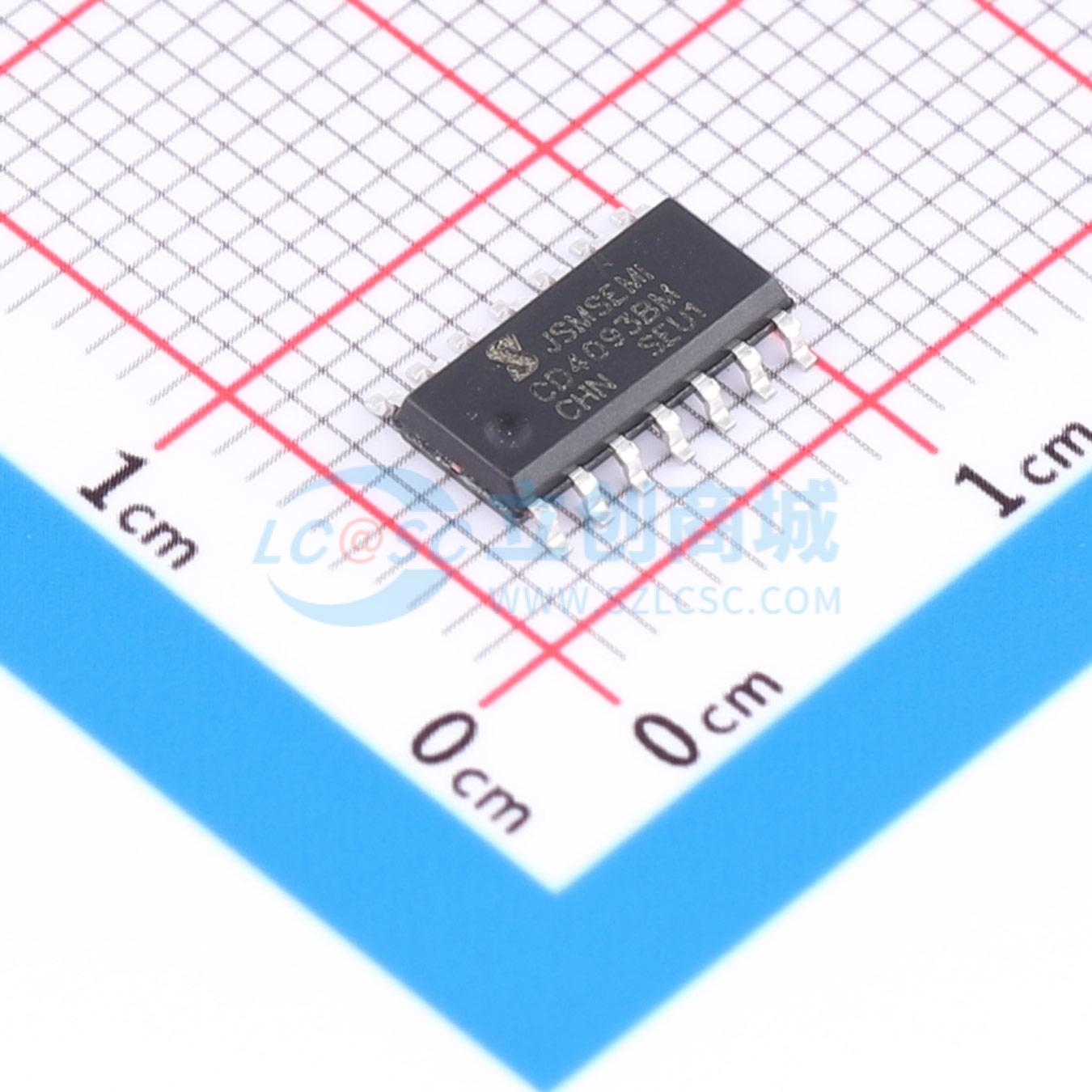

CD4093BM
4通道二输入与非门电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 有较好的抗干扰能力和较强的驱动能力
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- CD4093BM
- 商品编号
- C5456626
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2806克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.6V~10.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 130ns@15V,50pF | |
| 工作温度 | 0℃~+60℃ | |
| 输入通道数 | 2 |
应用领域
- 电子开关
- 工控应用
- 信号振荡发生器
- 其它应用领域
