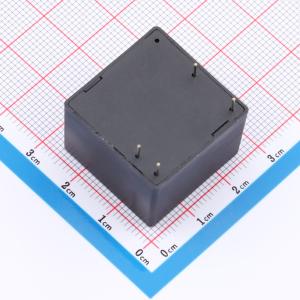

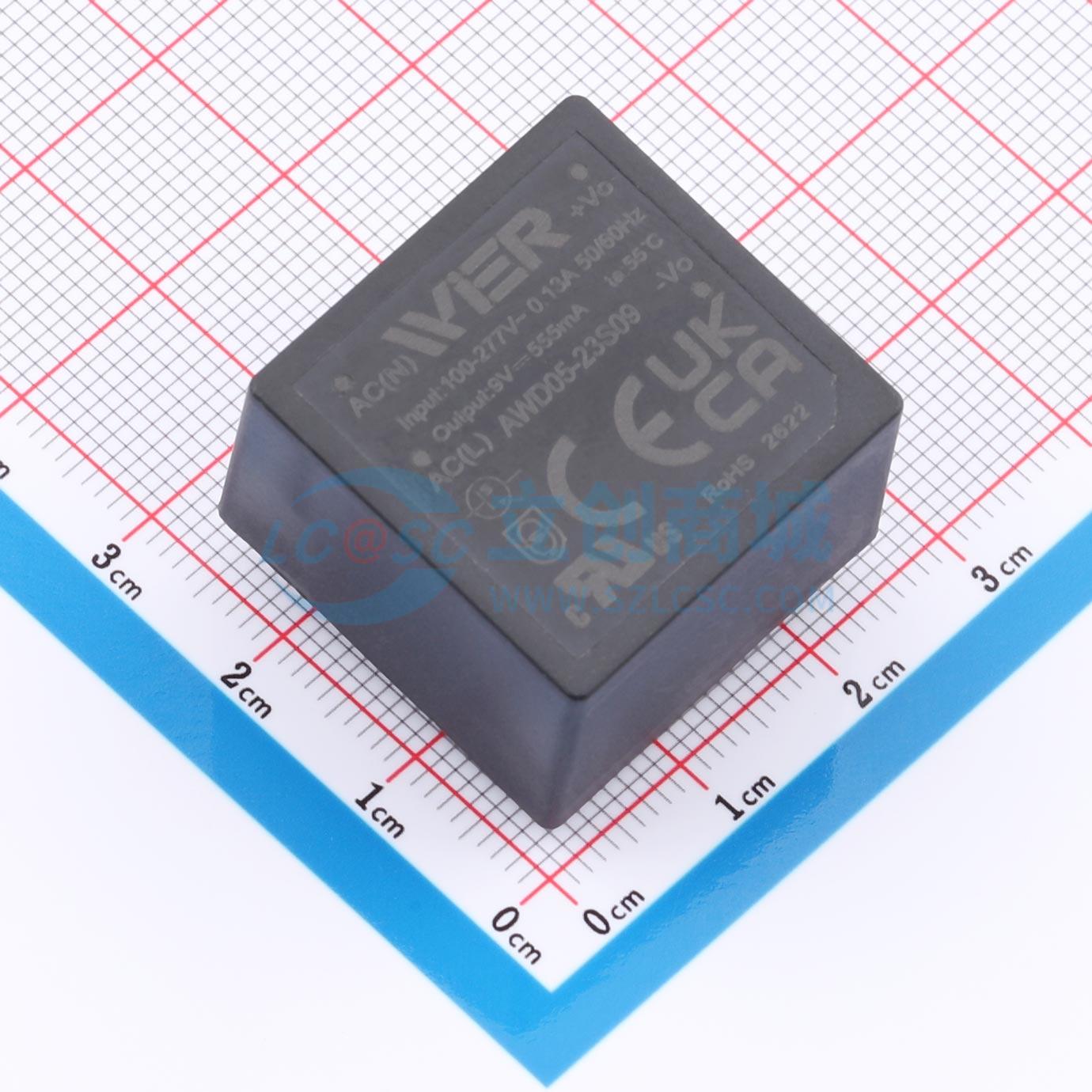

AWD05-23S09
AWD05-23S09
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出功率(W) 5 输入电压(VAC) 85-305 输出电压/电流(V/mA) 9V/560mA 效率(%) 75 最大容性负载(uF) 820
- 品牌名称
- WIER(微尔)
- 商品型号
- AWD05-23S09
- 商品编号
- C5453830
- 商品封装
- DIP
- 包装方式
- 盒装
- 商品毛重
- 31.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 100V~430V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 9V | |
| 输出电压精度 | ±2% |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 560mA | |
| 纹波噪声 | 60mVp-p | |
| 最大容性负载 | 1200uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 17.6mm |
商品特性
- 输入电压范围：85-305VAC/100-430VDC
- 封装形式：DIP
- 工作温度：-40℃ 至 +85℃
- 隔离电压：4000VAC
- 产品裸机可满足EMI CLASS B等级
- 过电压等级Ⅲ（符合EN61558-1标准）
- 满载效率：82%（典型值）
- 具备输出短路保护功能，具有体积小、效率高、功耗低、绿色环保的特点。
- 采用工业级产品技术设计。
