温馨提醒：图片仅供参考，商品以实物为准

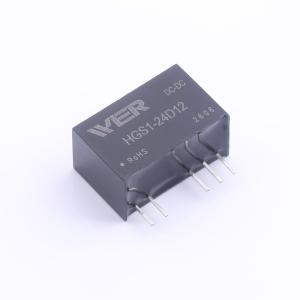

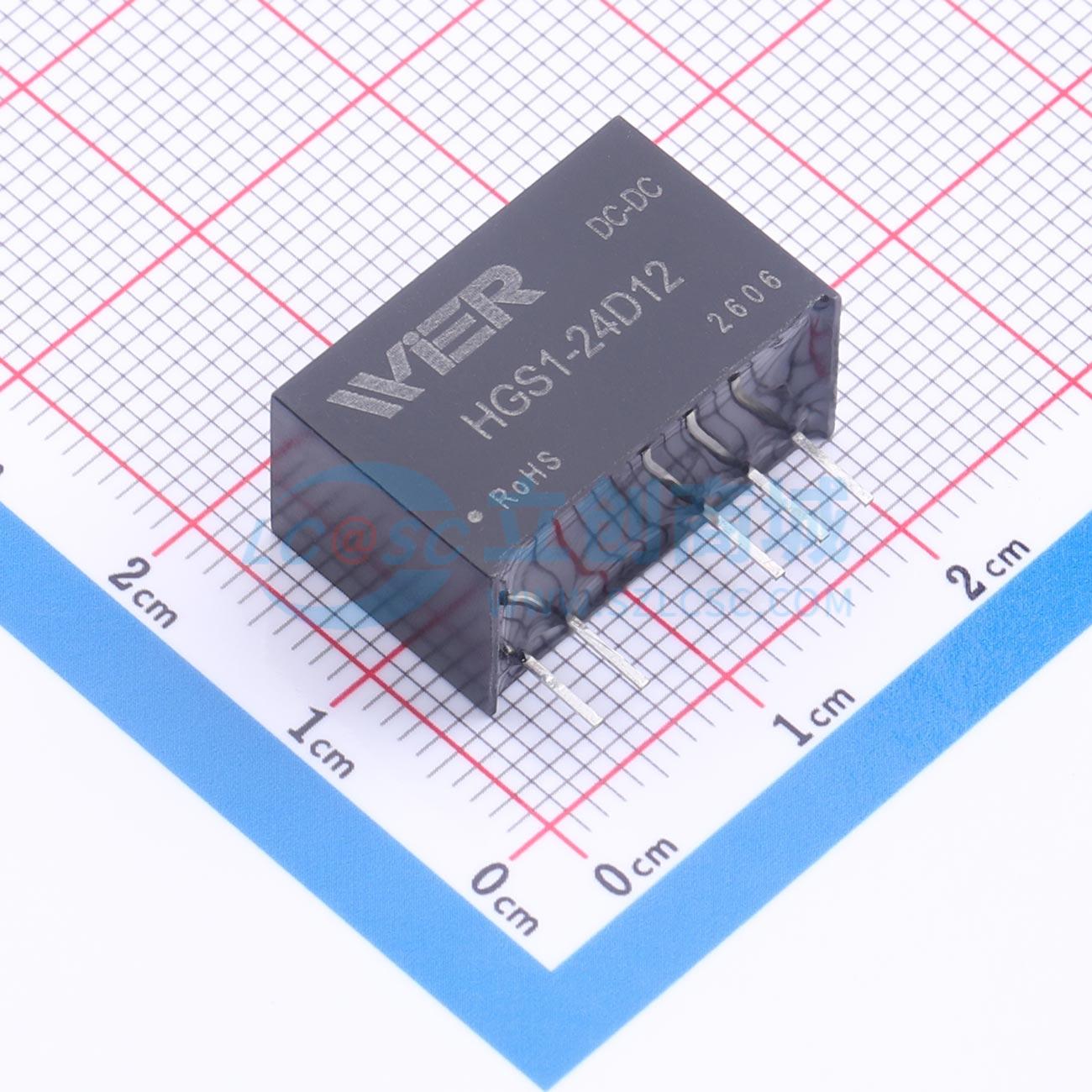

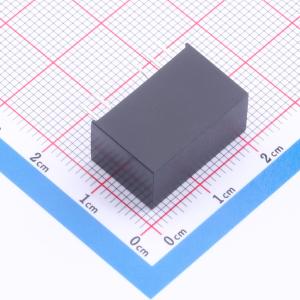

HGS1-24D12
高隔离电压DC/DC模块电源，适用于工业应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压(标称值) 24 输出电压(VDC) ±12 最小电流(mA) ±1 最大电流(mA) 40 满载效率(%) 79 最大容性负载(uF) 100
- 品牌名称
- WIER(微尔)
- 商品型号
- HGS1-24D12
- 商品编号
- C5453066
- 商品封装
- SIP-7
- 包装方式
- 管装
- 商品毛重
- 25.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | 42mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 250kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 稳压类型 | 稳压型 |
商品特性
- 封装形式：SIP7
- 工作温度：-40℃ - +105℃
- 隔离电压：5000VAC/6000VDC
- CMTI >200kV/uS
- 长期绝缘电压：2.4kVDC
- 满载效率：90%（典型）
- 符合标准：国际标准引脚方式
应用领域
- 电力
- 工业控制
- 通信
- 物联网
- 汽车
