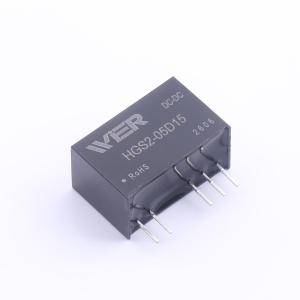

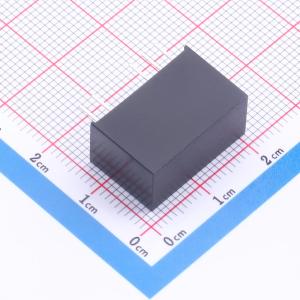

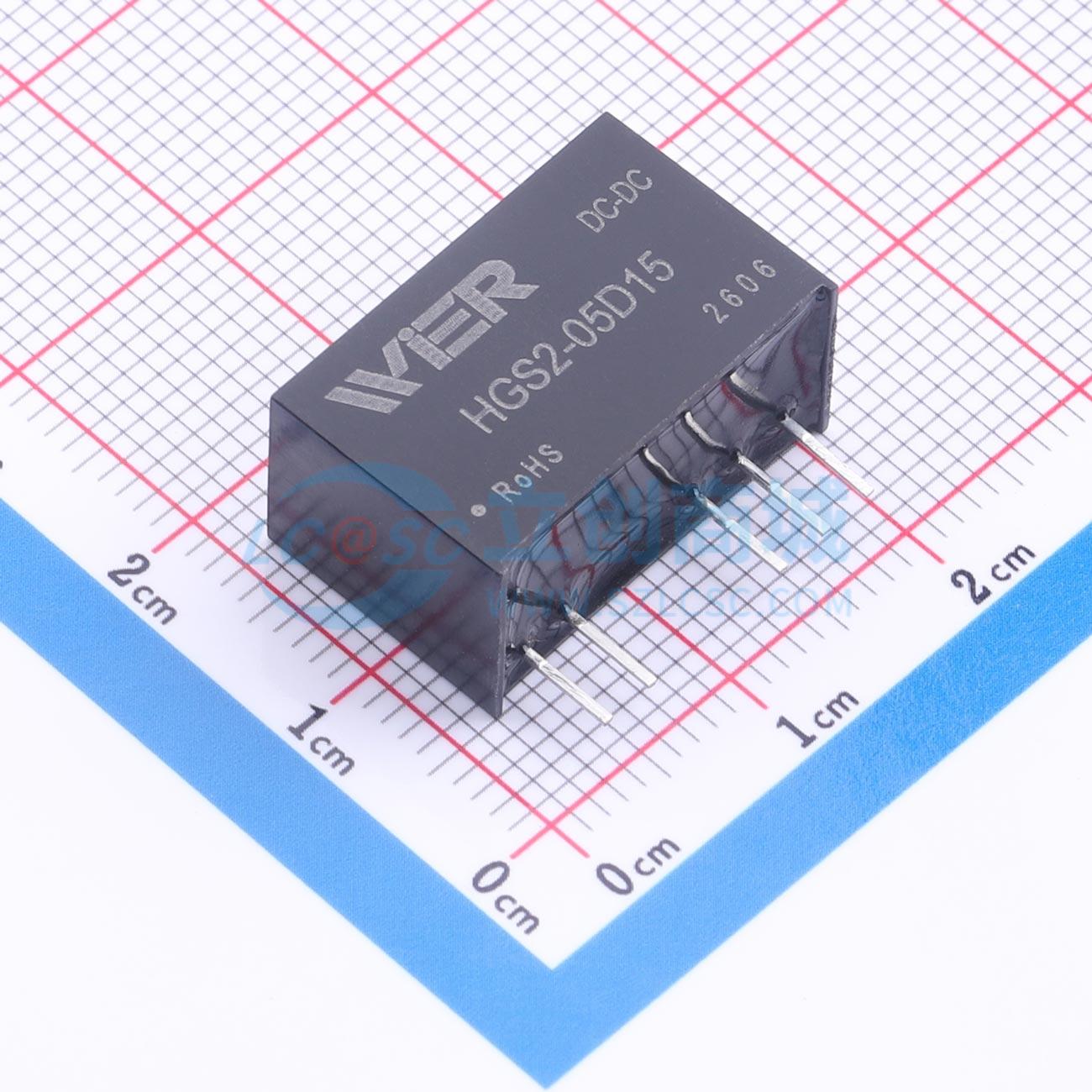

HGS2-05D15
高隔离电压和高共模瞬态抗扰度DC/DC模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压(标称值) 5 输出电压(VDC) ±15 最小电流(mA) ±2 最大电流(mA) 70 满载效率(%) 82 最大容性负载(uF) 100
- 品牌名称
- WIER(微尔)
- 商品型号
- HGS2-05D15
- 商品编号
- C5453073
- 商品封装
- SIP-7
- 包装方式
- 管装
- 商品毛重
- 24.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | ±15V | |
| 输出电流(最大值) | 68mA | |
| 最大容性负载 | 470uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 稳压类型 | 稳压型 |
商品特性
- 封装形式：SIP7
- 工作温度：-40℃ ~ +105℃
- 隔离电压：5000VAC/6000VDC
- 共模瞬态抗扰度大于200kV/µS
- 长期绝缘电压：2.4kVDC
- 满载效率：88%（典型值）
- 符合国际标准引脚方式
应用领域
- 电力
- 工控
- 通信
- 物联网
- 汽车
