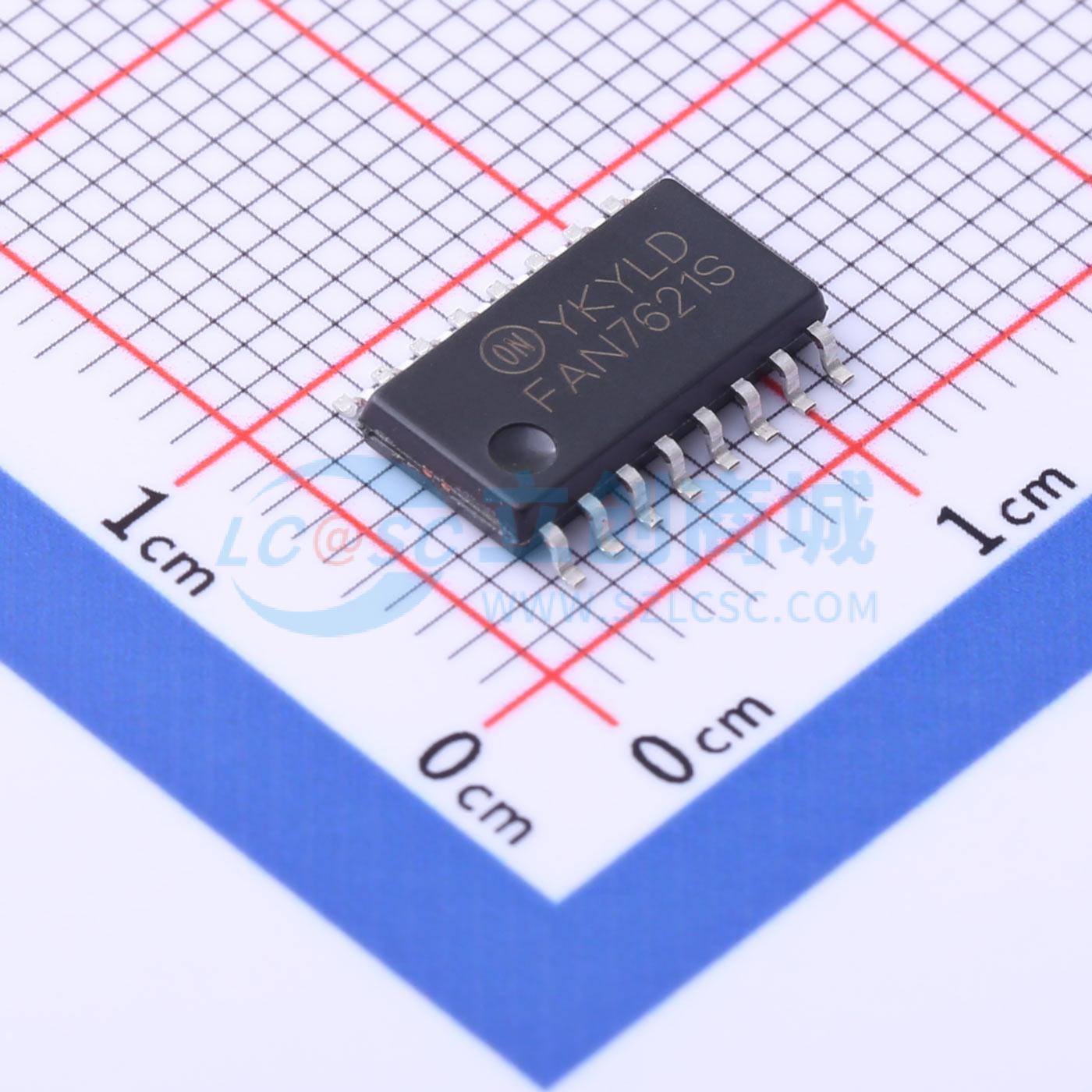

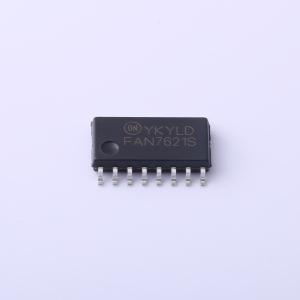

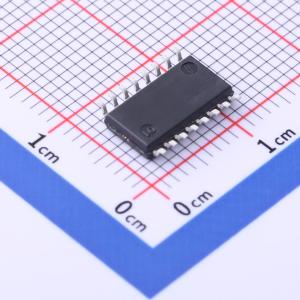

FAN7621SSJX
FAN7621SSJX 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN7621S 是一款脉频调制控制器，用于高能效半桥谐振转换器。FAN7621S 提供了构建可靠坚固的谐振转换器所需的一切功能，简化了设计，提高了生产力和性能。FAN7621S 包括了高压侧门极驱动电路、准确的电流控制振荡器、频率限制电路、软启动和内置保护功能。该高压侧门极驱动电路具有共模干扰抑制功能，保证了稳定运行和出色的抗干扰度。使用零电压开关 (ZVS) 技术大幅降低了开关损耗，显著提高了能效。ZVS 还明显降低了开关噪声，因此可使用小尺寸电磁干扰 (EMI) 滤波器。FAN7621S 可应用于多种谐振转换器拓扑结构，如串联谐振、并联谐振和 LLC 谐振转换器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7621SSJX
- 商品编号
- C606297
- 商品封装
- SOP-16-5.4mm
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
参数完善中
商品概述
FAN7621S 是为高效半桥谐振转换器提供的脉冲频率调制控制器。FAN7621S 具有构建可靠而强健的谐振转换器所需的一切特性，因此可以简化设计，提高生产率，同时改进性能。FAN7621S 包括高侧栅极驱动电路、精确的电流控制振荡器、频率限制电路、软启动和内置保护功能。高侧栅极驱动电路具有共模噪声消除能力，通过卓越的抗噪能力确保运行稳定。使用零电压开关 (ZVS) 技术可显著降低开关损耗并提高效率。ZVS 还可显著降低开关噪声，允许使用小尺寸的电磁干扰 (EMI) 滤波器。 FAN7621S 可用于各种谐振转换器拓扑，如串联谐振、并联谐振以及 LLC 谐振转换器。
商品特性
- 为半桥谐振转换器拓扑提供了 50% 占空比的变频控制
- 通过零电压开关 (ZVS) 实现高效率
- 固定死区时间：350ns
- 工作频率最高可达 300kHz
- 通过外部 LVCc 为所有保护提供自动重启操作
- 保护功能：过压保护 (OVP)、过流保护 (OCP)、异常过流保护 (AOCP)、内部热关断 (TSD)
应用领域
- 等离子（PDP）与液晶（LCD）电视
- 台式计算机与服务器
- 适配器
- 通信电源
- 视频游戏控制器
