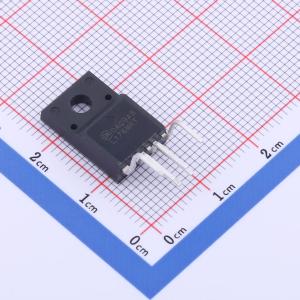

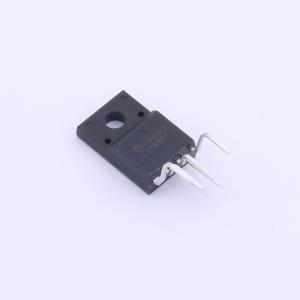

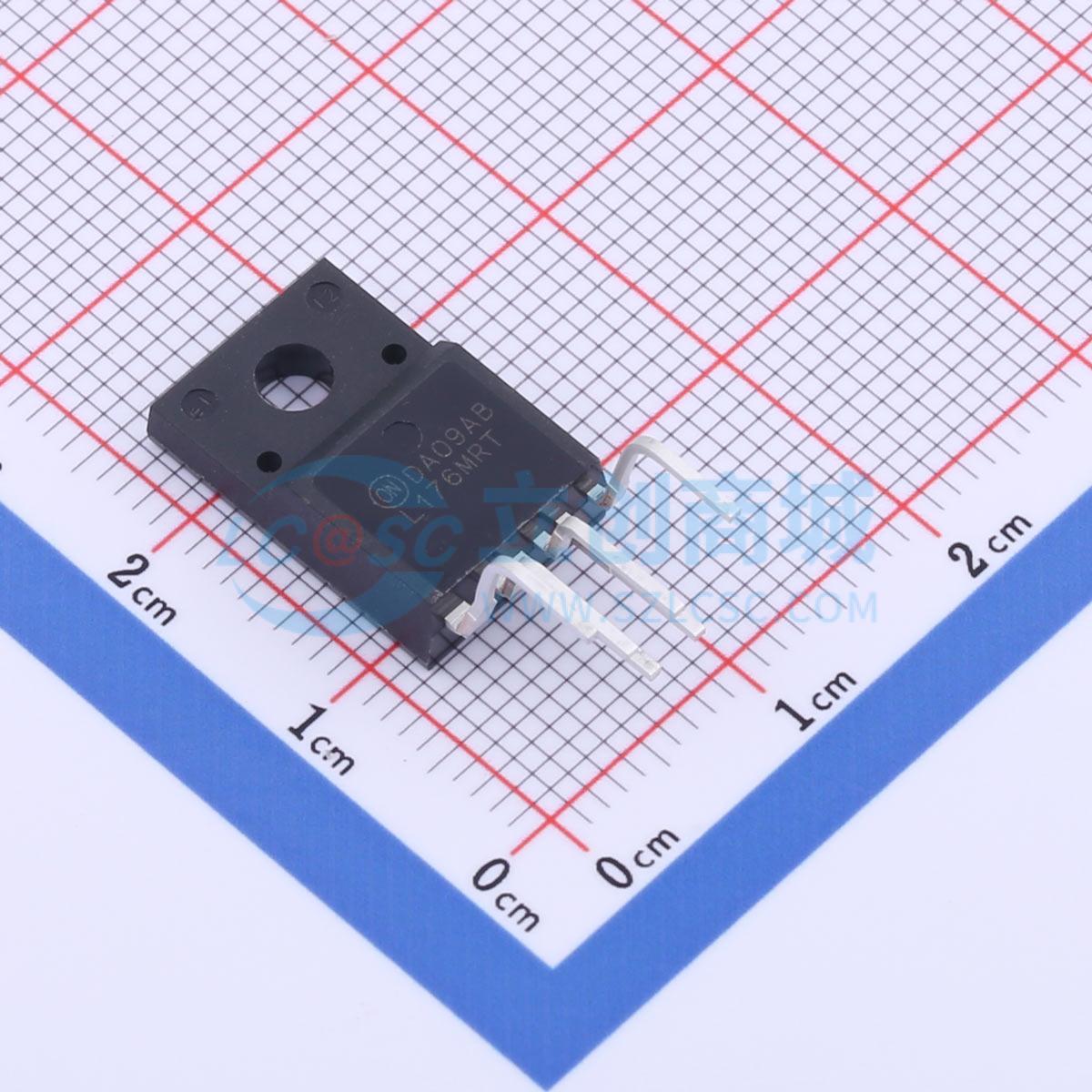

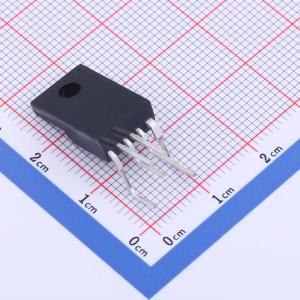

FSL176MRTUDTU
FSL176MRTUDTU
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSL176MRTUDTU
- 商品编号
- C606135
- 商品封装
- TO-220-6
- 包装方式
- 管装
- 商品毛重
- 2.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.5V~26V | |
| 开关频率 | 67kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 67% | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
FSL176MRT是一款集成了脉冲宽度调制（PWM）控制器和检测场效应管（SenseFET）的器件，专为离线式开关模式电源（SMPS）设计，所需外部元件极少。该PWM控制器集成了固定频率振荡器、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立MOSFET和PWM控制器解决方案相比，FSL176MRT可降低总成本、减少元件数量、缩小尺寸并减轻重量，同时提高效率、生产率和系统可靠性。该器件为反激式转换器的低成本设计提供了基础平台。
商品特性
- 先进的软突发模式操作，实现低待机功耗和低可听噪声
- 随机频率波动，降低电磁干扰（EMI）
- 逐脉冲电流限制
- 多种保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞的内部热关断（TSD）、输出短路保护（OSP）以及带迟滞的欠压锁定（UVLO）
- 突发模式下低工作电流（0.4mA）
- 内部启动电路
- 内部高压检测场效应管：650V
- 内置软启动：15ms
- 自动重启模式
应用领域
- 液晶显示器（LCD）监视器、机顶盒（STB）和DVD组合机的电源
