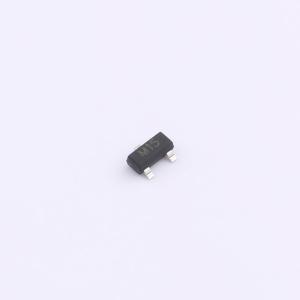

ESD15VAP
ESD 15V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 结电容(Cj)@58MHz 100
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESD15VAP
- 商品编号
- C5450111
- 商品封装
- SOT23
- 包装方式
- 编带
- 商品毛重
- 0.0379克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
ESD15VAP TVS二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌造成的损坏。
商品特性
- SOT-23封装
- 工作电压：15V
- 低漏电流
- 低钳位电压
- 响应时间通常 < 1 ns
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-5（雷击）15A（8/20μs）
- IEC 61000-4-2（ESD）抗扰度测试
- 通过AEC-Q101认证
应用领域
- 汽车应用
- 工业设备
- 电机控制
- 传统端口（RS-232、RS-485）
