温馨提醒：图片仅供参考，商品以实物为准

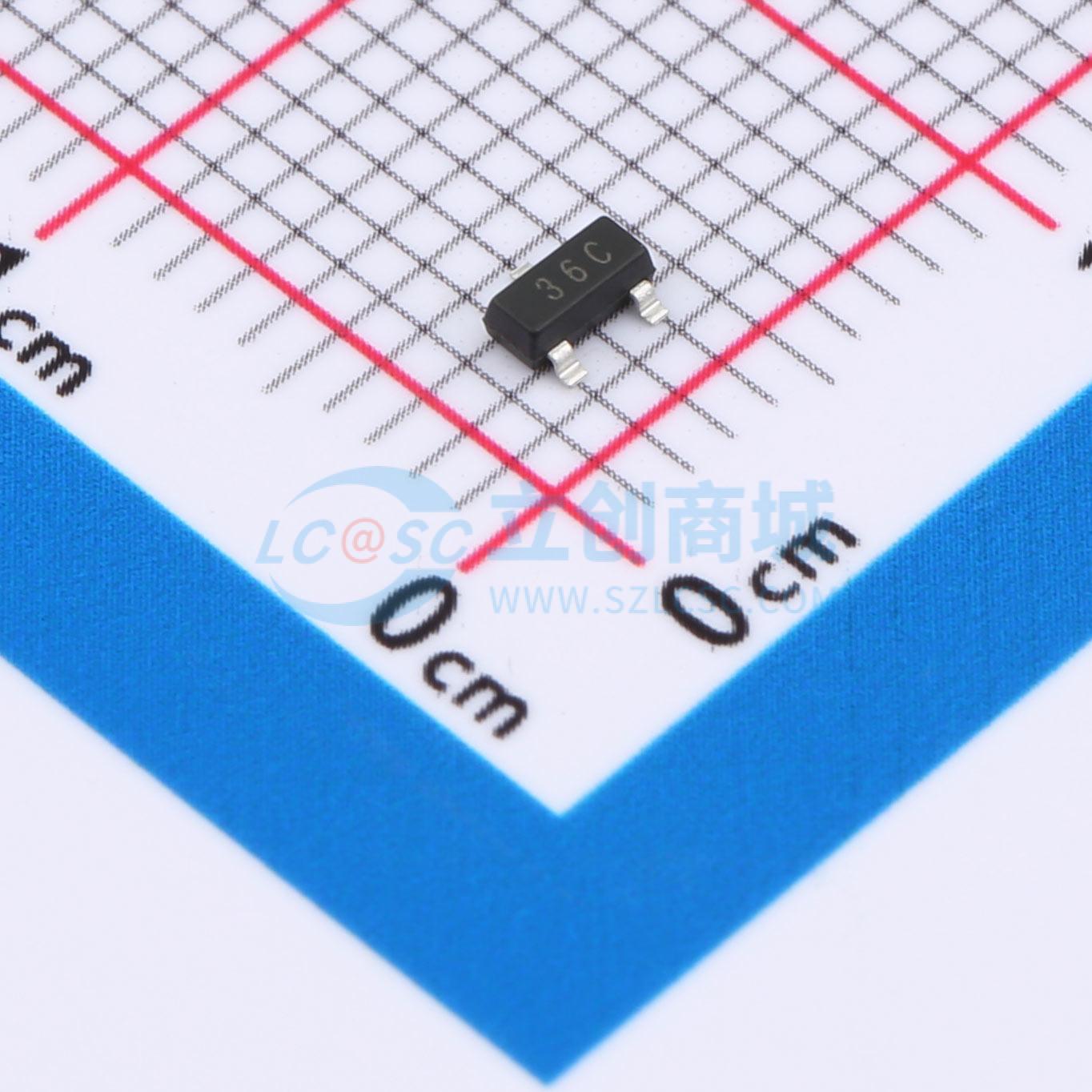

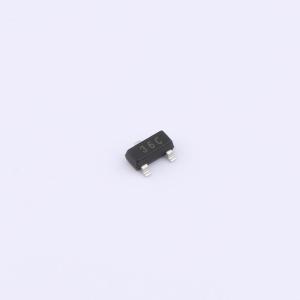

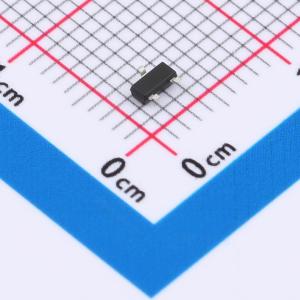

ESD36VAPB
ESD 36V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 结电容(Cj)@67MHz 20
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESD36VAPB
- 商品编号
- C5450118
- 商品封装
- SOT23
- 包装方式
- 编带
- 商品毛重
- 0.041767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 55V；70V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
ESD36VAPB旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
商品特性
- SOT-23封装
- 工作电压：36V
- 低泄漏电流
- 低钳位电压
- 响应时间通常 < 1 ns
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-5（雷击）4A（8/20μs）
- IEC 61000-4-2（ESD）抗扰度测试
应用领域
- RS-232、RS-422和RS-485
- 服务器、笔记本电脑和台式电脑
- 手机及其配件
- 控制与监控系统
