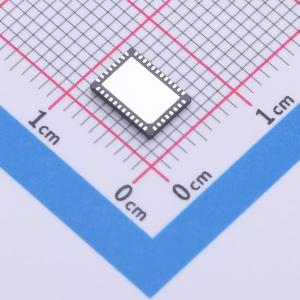

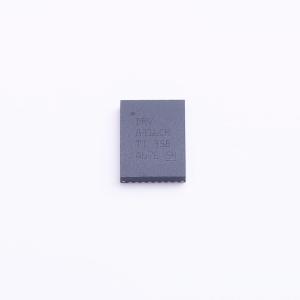

温馨提醒：图片仅供参考，商品以实物为准

DRV8316CRRGFR

描述: DRV8316C 具有集成电流检测功能、FET、增强型 CSA 规格、40V 最大电压、8A 峰值电流的三相电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8316CRRGFR
商品编号: C5447274
商品封装: VQFN40
包装方式: 编带
商品毛重: 0.15411克(g)

商品参数

参数完善中

商品概述

DRV8316C 集成了三个具有40V绝对最大额定值的H桥，且具有非常低的95 mΩ（高侧+低侧）RDS(ON)，能够为12V/24V无刷直流电机提供高功率驱动能力。DRV8316C 提供了集成电流检测功能，从而无需外部检测电阻。DRV8316C 还集成了电源管理电路，包括一个可调电压降压稳压器（3.3V或5V，200mA）和LDO（3.3V，30mA），可用于为外部电路供电。

DRV8316C 提供了一个可配置的6倍或3倍PWM控制方案，可以使用外部微控制器实现有传感器或无传感器磁场定向控制（FOC）、正弦波控制或梯形控制。DRV8316C 能够驱动高达200kHz的PWM频率。DRV8316C 通过SPI（DRV8316CR）或引脚（DRV8316CT）高度可配置 - PWM模式、转换率、OCP电平、电流检测增益等是一些可配置的功能。

DRV8316C 集成了多种保护特性，包括供电欠压锁定（UVLO）、过压保护（OVP）、电荷泵欠压（CPUV）、过流保护（OCP）、过温警告（OTW）和过温关断（OTSD），以保护设备、电机和系统免受故障事件的影响。故障条件由nFAULT引脚指示。

商品特性

三相BLDC电机驱动器
周期电流限制以限制相电流
支持高达200-kHz的PWM频率
主动退磁以减少功率损耗
4.5-V至35-V工作电压（40-V绝对最大值）
高输出电流能力：8-A峰值
低MOSFET导通电阻
- 95-mΩ RDS(ON) (HS+LS) 在TA=25°C时
低功耗睡眠模式
- 1.5-μA在VVM=24-V, TA=25°C时
多种控制接口选项
- 6x PWM控制接口
- 3x PWM控制接口
- 6x PWM控制接口带周期电流限制
- 3x PWM控制接口带周期电流限制
不需要外部电流检测电阻，内置电流检测
灵活的设备配置选项
- DRV8316CR: 5-MHz 16位SPI接口用于设备配置和故障状态
- DRV8316CT: 基于硬件引脚的配置
- 支持1.8-V, 3.3-V, 和5-V逻辑输入
内置3.3-V (±5%) 30-mA LDO稳压器
内置3.3-V/5-V, 200-mA降压稳压器
内置3.3-V, 30-mA LDO
延迟补偿减少占空比失真
一系列集成保护功能
- 电源欠压锁定 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 温度警告和关断 (OTW/OTSD)
- 故障条件指示引脚 (nFAULT)
- 可选的通过SPI接口的故障诊断

应用领域

呼吸机
无刷直流（BLDC）电机模块
打印机
相机云台
空调电机
小型家用电器
办公自动化设备
工厂自动化和机器人技术
