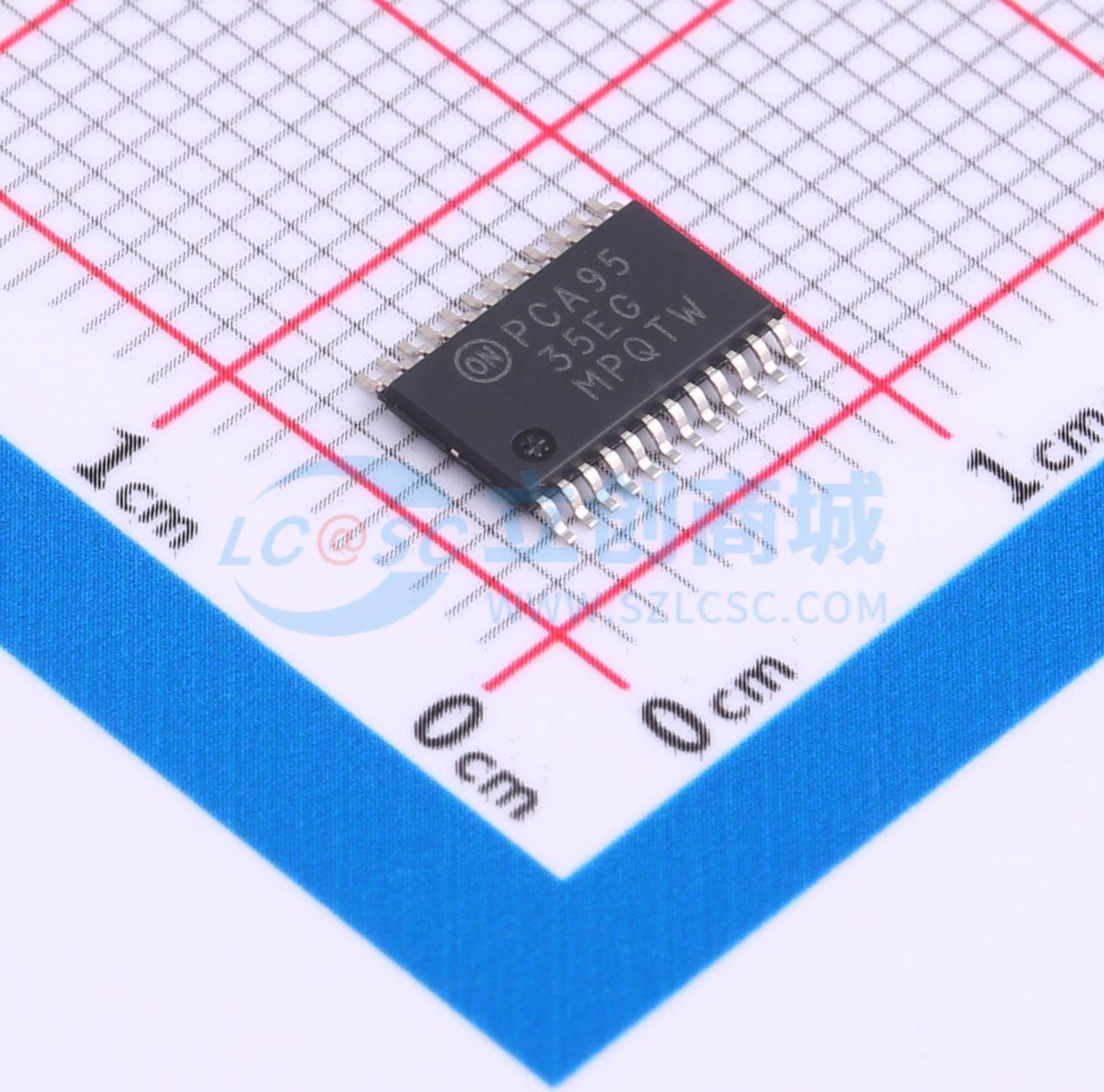

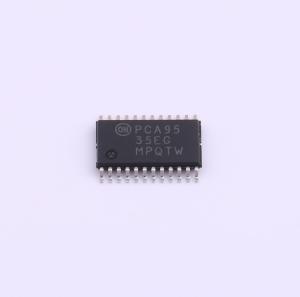

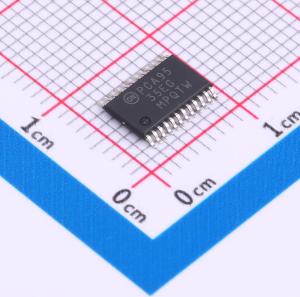

温馨提醒：图片仅供参考，商品以实物为准
PCA9535EDTR2G
16位I2C总线/ SMBus I/O扩展器带中断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCA9535E和PCA9535EC设备通过I2C-bus/SMBus提供16位通用并行输入/输出(GPIO)扩展。每个I/O可以配置为输入或输出。
- 品牌名称
- onsemi(安森美)
- 商品型号
- PCA9535EDTR2G
- 商品编号
- C604661
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 灌电流(IOL) | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 1MHz | |
| 工作温度 | -55℃~+125℃ | |
| 支持设备数量 | 64 | |
| 静态电流(Iq) | 39uA | |
| 输出高电平(VOH) | 4V | |
| 输出低电平(VOL) | 400mV |
