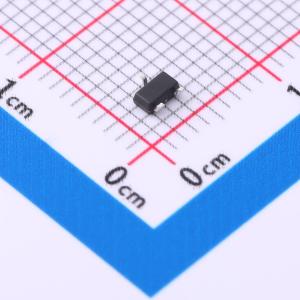

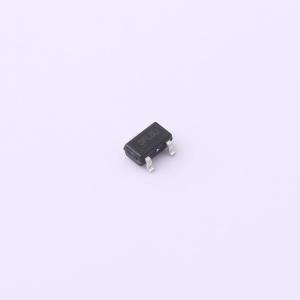

温馨提醒：图片仅供参考，商品以实物为准

LTR3040T20YT3

LTR3040T20YT3 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Linearin(先积集成)
商品型号: LTR3040T20YT3
商品编号: C5445098
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.048克(g)
立创商城设计参考: 电压基准-(4)其他电压-(2)精度0.1%档次方案

商品参数

商品概述

LTR30系列器件是低温漂（最大30 ppm/°C）、低功耗、高精度的CMOS电压基准源，具有±0.15%的初始精度，工作电流低，功耗小于500 μA。该器件还具有15 μVPP/V的极低输出噪声，使其能够在对噪声敏感的系统中与高分辨率数据转换器保持高信号完整性。 LTR30xx采用相同的SOT - 23 - 3封装，相比REF30xx和LM4132，规格有所提升且引脚兼容。该器件的低输出电压滞后特性和低长期输出电压漂移进一步提高了稳定性和系统可靠性。LTR30xx的工作温度范围为 - 40°C至 + 125°C。

商品特性

电压选项：1.25 V、2.048 V、2.5 V、3.0 V、3.3 V、4.096 V
初始精度：±0.15%（最大）
低温漂系数：30 ppm/°C（最大）
0.1至10 Hz时的输出1/f噪声：20 μVPP/V
电源电压：2.7至5.5 V
功耗：×500 μA
启动时间：< 400 μs
工作温度： - 40至125°C
输出电流：±5 mA

应用领域

数据采集（DAQ）
PLC模拟输入/输出模块
现场变送器
电机驱动控制模块
电池测试设备
LCR测试仪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.7V~5.5V
	输出电压	4.096V
	输出电流	5mA
	精度	±0.15%

	属性	参数值
	温度系数	30ppm/℃
	电压基准类型	串联
	静态电流(Iq)	300uA
	噪声(0.1Hz-10Hz)	20uVp-p
	工作温度	-40℃~+125℃
