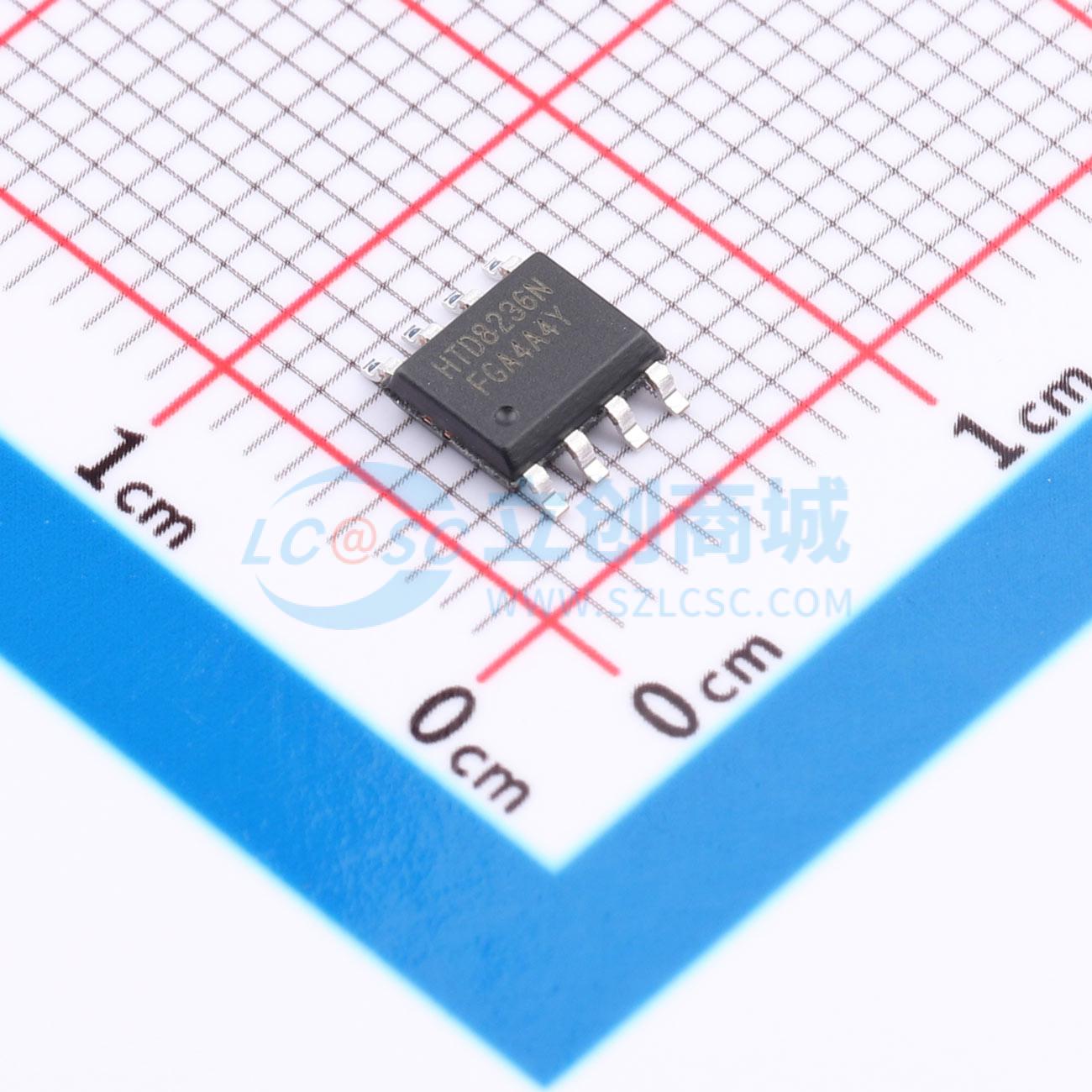

HTD8236NESD

单通道直流有刷电机驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 嘉兴禾润
商品型号: HTD8236NESD
商品编号: C5445020
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1248克(g)

商品参数

商品概述

HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流进行双向电机控制。它采用电流衰减模式，通过输入信号的脉宽调制来控制电机速度，并具备低功耗休眠模式。该器件集成了同步整流功能，可显著降低系统功耗需求。内部保护功能包括过流保护、短路保护、欠压锁定和过温保护。HTD8236N型号提供一个故障检测输出引脚。HTD8236采用带有裸露焊盘的ESOP8封装，有效改善了散热性能，为无铅产品，符合环保标准。

商品特性

单通道H桥电机驱动器
宽电源电压范围：5.5V ~ 36V
低导通电阻：200mΩ（高边+低边）
6A峰值驱动输出，4A连续驱动输出
PWM控制接口
支持低功耗休眠模式

应用领域

打印机及办公自动化设备
电器
智能家居
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	-
	H桥数量	1
	输出电流	3A
	峰值电流	4.5A
	工作电压	-

	属性	参数值
	接口类型	-
	导通电阻	200mΩ
	静态电流(Iq)	-
	工作温度	-
	功能特性	主动制动功能；交错导通保护；电流采样/调节功能
