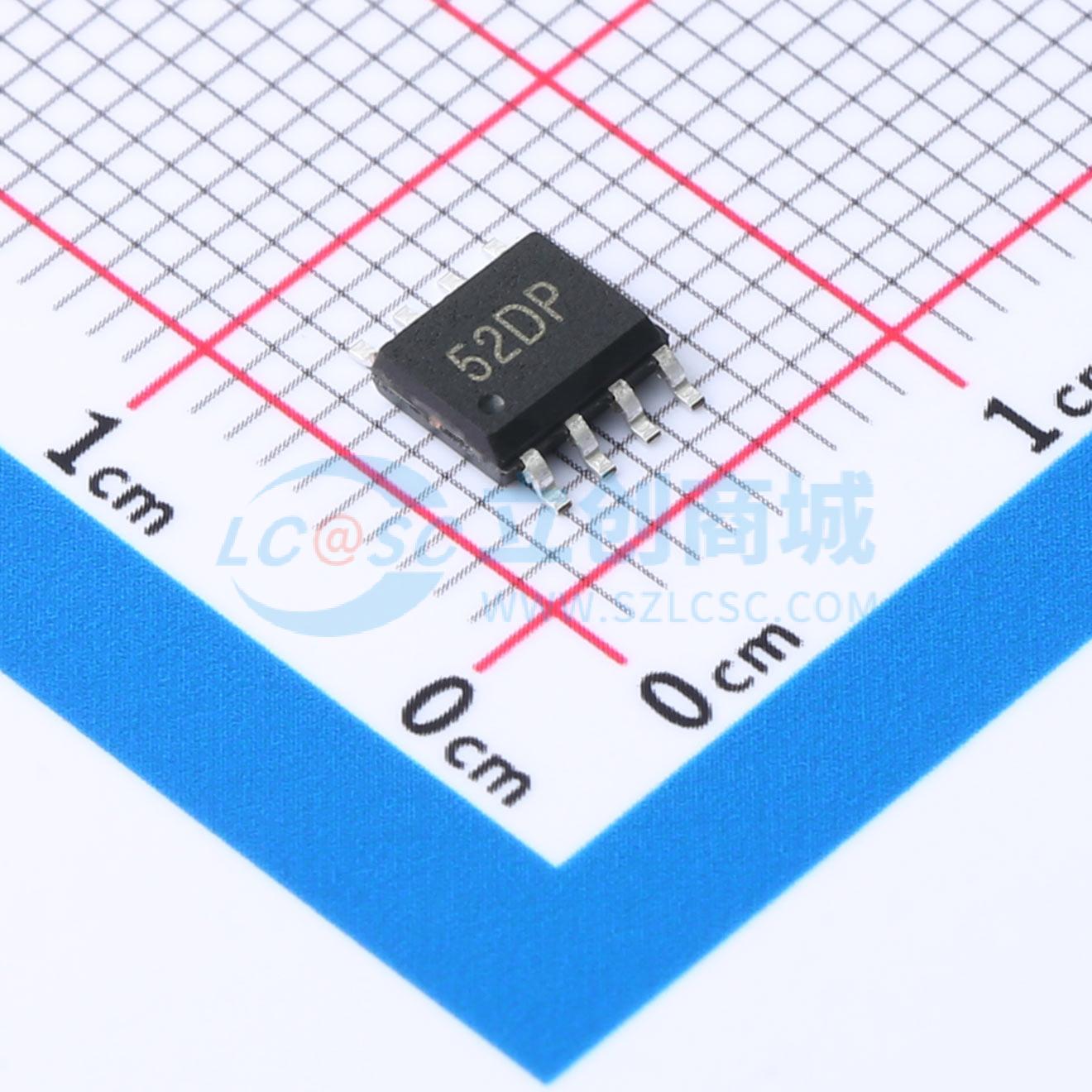

温馨提醒：图片仅供参考，商品以实物为准
SSP9452
40V 1A 1.8MHz 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SSP9452 是一款单片、降压、开关模式转换器,内置功率MOSFET。其宽输入范围（5V至40V）提供高达1.0A的输出电流。低关断模式静态电流（2μA或更少）适用于电池供电应用。轻载条件下通过降低开关频率提高效率,频率折叠技术防止启动时电感电流失控。热关断提供可靠的故障容错操作。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP9452
- 商品编号
- C5444283
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.8MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SSP9452是一款单片式降压开关模式转换器，内置功率MOSFET。它能在较宽的输入电源范围内实现1.0A的峰值输出电流。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。 宽输入范围（5V至40V）可提供1.0A的高效输出电流。2μA（或更低）的低关断模式静态电流适用于电池供电应用。 通过降低开关频率以减少开关和栅极驱动损耗，可在轻载条件下实现高效率。频率折叠技术有助于防止启动时电感电流失控。热关断功能可确保可靠的容错操作。 SSP9452是一款1.8MHz非同步降压稳压器，集成了内部高端MOSFET。它可提供内部补偿的单路1.0A高效输出。其特点包括宽输入电压范围、内部软启动控制和精确的电流限制。低工作静态电流特性适用于电池供电应用。
商品特性
- 5V至40V工作输入范围
- 500mΩ内部功率MOSFET
- 1.8MHz固定开关频率
- 内部补偿
- 使用陶瓷输出电容时稳定
- 内部软启动
- 无需电流检测电阻的精确电流限制
- 效率>90%
- 230μA工作静态电流
- 低关断模式电流：<2μA
- ESOP8封装
应用领域
- 高压电源转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
