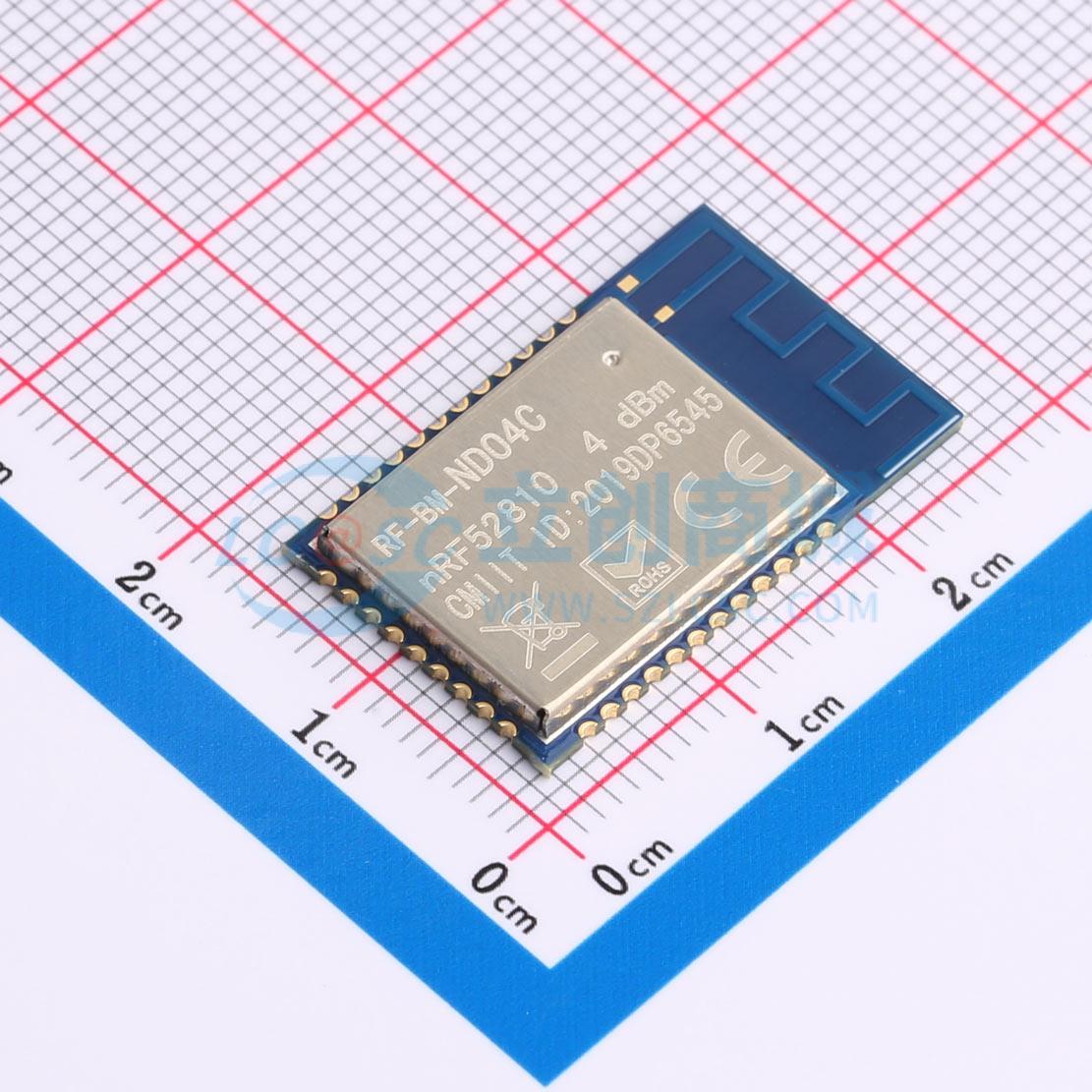

温馨提醒：图片仅供参考，商品以实物为准
RF-BM-ND04C
nRF52810蓝牙模块串口透传蓝牙从机 停产
- 描述
- nRF52810低功耗蓝牙模块，PCB/邮票半孔天线，支持蓝牙5.0从机透传协议。
- 品牌名称
- RF-STAR(信驰达)
- 商品型号
- RF-BM-ND04C
- 商品编号
- C5441196
- 商品封装
- SMD,24.8x15mm
- 包装方式
- 托盘
- 商品毛重
- 5.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | nRF52810芯片 | |
| 接口类型 | GPIO | |
| 支持协议 | 蓝牙5.0；蓝牙4.2；蓝牙4.0 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 通讯距离 | 100m | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
低功耗蓝牙（BLE）射频模块，可广泛应用于短距离无线通信领域。具有功耗低、体积小、传输距离远、抗干扰能力强等特点。模块配备高性能倒 F 天线。 运行在 2.4 GHz ISM band，GFSK 调制方式(高斯频移键控)，40 频道 2 MHz 的通道间隙，3 个固定的广播通道，37 个自适应自动跳频数据通道，物理层可以和经典蓝牙 RF 组合成双模设备，2 MHz 间隙能更好地防止相邻频道的干扰。宽输出功率调节( -20 dBm～+4 dBm )，-96 dBm 高增益接收灵敏度。 基于配备 192 KB flash + 24KB RAM 的 32 位 ARM Cortex M4F CPU 而构建。具备丰富的模拟和数字周边产品，可以在无需 CPU 参与的情况下通过可编程周边产品互联 (PPI) 系统进行互动。灵活的 33 引脚（ND04C 为全引脚引出）GPIO 映射方案可使 I/O (例如串行接口、PWM 和正弦解调器)根据 PCB 需求指示映射到任何设备引脚。这可实现完全的设计灵活性及引脚位置和功能。 可用于开发基于蓝牙 4.0/4.2/5 (BLE 低功耗蓝牙) 的消费类电子产品，手机外设产品等，为客户产品与智能移动设备通讯提供快速的 BLE 解决方案。 模块可以工作在桥接模式（透传传输模式）。桥接模式下，用户 CPU 可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的 AT 指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过 APP 对模块进行写操作，写入的数据将通过串口发送给用户的 MCU。模块收到来自用户 MCU 串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主 MCU 的代码设计，以及智能移动设备端 APP 代码设计。
应用领域
- 仪器仪表
- 物流跟踪
- 健康医疗
- 智能家居
- 运动计量
- 汽车电子
- 休闲玩具
