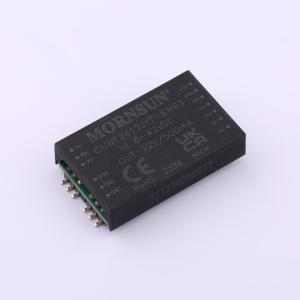

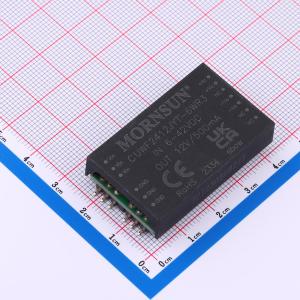

CUWF2412JYT-6WR3
6V~42V 12V 500mA 6W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SMD封装的6W隔离式DC-DC转换器，具备超宽输入和稳压单输出功能。CUWF24_J(Y)T 6WR3系列是隔离式6W DC-DC转换器产品，拥有7:1的超宽输入电压范围。其特点是效率高达82%，输入输出隔离测试电压为3000 VAC，转换器可在-40°C至+105°C的环境温度下安全运行，具备输入欠压保护、输出短路保护、过流保护和过压保护功能
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- CUWF2412JYT-6WR3
- 商品编号
- C5438420
- 商品封装
- SMD-14
- 包装方式
- 编带
- 商品毛重
- 10.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 6V~42V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 500mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护；过流保护；短路保护；过压保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 270kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 43.68mm | |
| 宽度 | 25mm | |
| 高度 | 10.64mm |
商品概述
6W，超宽电压输入，隔离稳压单路输出SMD封装，DC-DC模块电源。CUWF24_J(Y)T-6WR3系列产品输出功率为6W，7:1超宽电压输入范围，效率高达82%，3000VAC常规隔离电压，允许工作温度 -40°C to +105°C，具有输入欠压保护，输出短路、过流、过压保护功能。
商品特性
- 超宽输入电压范围（7:1）
- 效率高达82%
- 隔离电压：3000VAC
- 输入欠压保护，输出短路、过流、过压保护
- 爬电距离达4.5mm，电气间隙达4.2mm
- 工作温度范围： -40°C to +105°C
- EMI满足汽车标准EN55025/CISPR 25标准4级
- 整机通过AEC-Q100汽车标准
- 产品按IATF16949体系管控
应用领域
- 汽车
- 工控
- 电力
- 仪器仪表
- 通信
