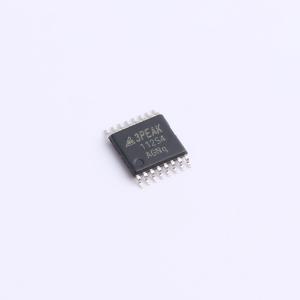

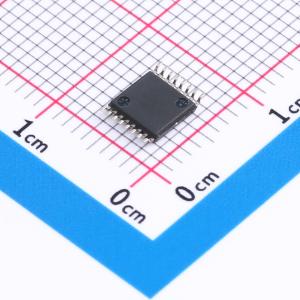

温馨提醒：图片仅供参考，商品以实物为准
TPC112S4-TR
TPC112S4-TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC112S4-TR
- 商品编号
- C5438414
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | - | |
| 通道数 | 4 | |
| 接口类型 | QSPI；SPI | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | 14us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.25LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 功能特性 | 集成缓冲器；掉电模式；输出短路保护；多芯片同步；上电复位 | |
| 静态电流 | 800uA |
商品概述
TPC116S4/TPC112S4是引脚兼容的16位和12位数模转换器。该产品为四通道、低功耗、带缓冲电压输出的DAC，设计上保证其单调性。器件采用施加于高阻输入端的精密外部基准电压源，以实现轨到轨输出和低系统功耗。TPC116S4/TPC112S4接受2.7V至5.5V的宽电源电压范围。器件内部集成了上电复位电路，确保DAC输出在上电时复位至0V，并在有效写入操作发生前保持该状态。TPC116S4/TPC112S4的片内精密输出放大器允许实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入端可供用户使用。TPC116S4/TPC112S4采用通用的3线串行接口，工作时钟频率高达30MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。TPC116S4/TPC112S4采用小尺寸TSSOP16封装。所有封装规格均针对-40℃至+125℃的扩展工业温度范围。
商品特性
- 低功耗（典型值800μA）
- 微分非线性误差：±1LSB（最大值）
- 毛刺能量：2nV-s
- 上电复位至零
- 电源范围：2.7V至5.5V
- 带缓冲的轨到轨输出操作
- 安全上电复位至零DAC输出
- 快速的30MHz、3线SPI/QSPI/MICROWIRE兼容串行接口
- 施密特触发器输入，可直接连接光耦
- SYNC中断功能
- 与TLV5614高性能直接替换兼容
- 提供TSSOP16封装
应用领域
- 增益和偏移调整
- 过程控制与伺服环路
- 可编程电压源和电流源
- 可编程衰减器
- 自动测试设备
