SIT3051TK
SIT3051 3.3V供电、1Mbps、待机与远程唤醒、低电流CAN总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用于CAN协议控制器和物理总线之间的接口芯片，与具有CAN控制器的3.3V微处理器、微控制器(MCU)和数字信号处理器(DSP)或者等效协议控制器结合使用。具有高速、斜率控制、待机、低电流关断四种工作模式。
- 品牌名称
- SIT(芯力特)
- 商品型号
- SIT3051TK
- 商品编号
- C601078

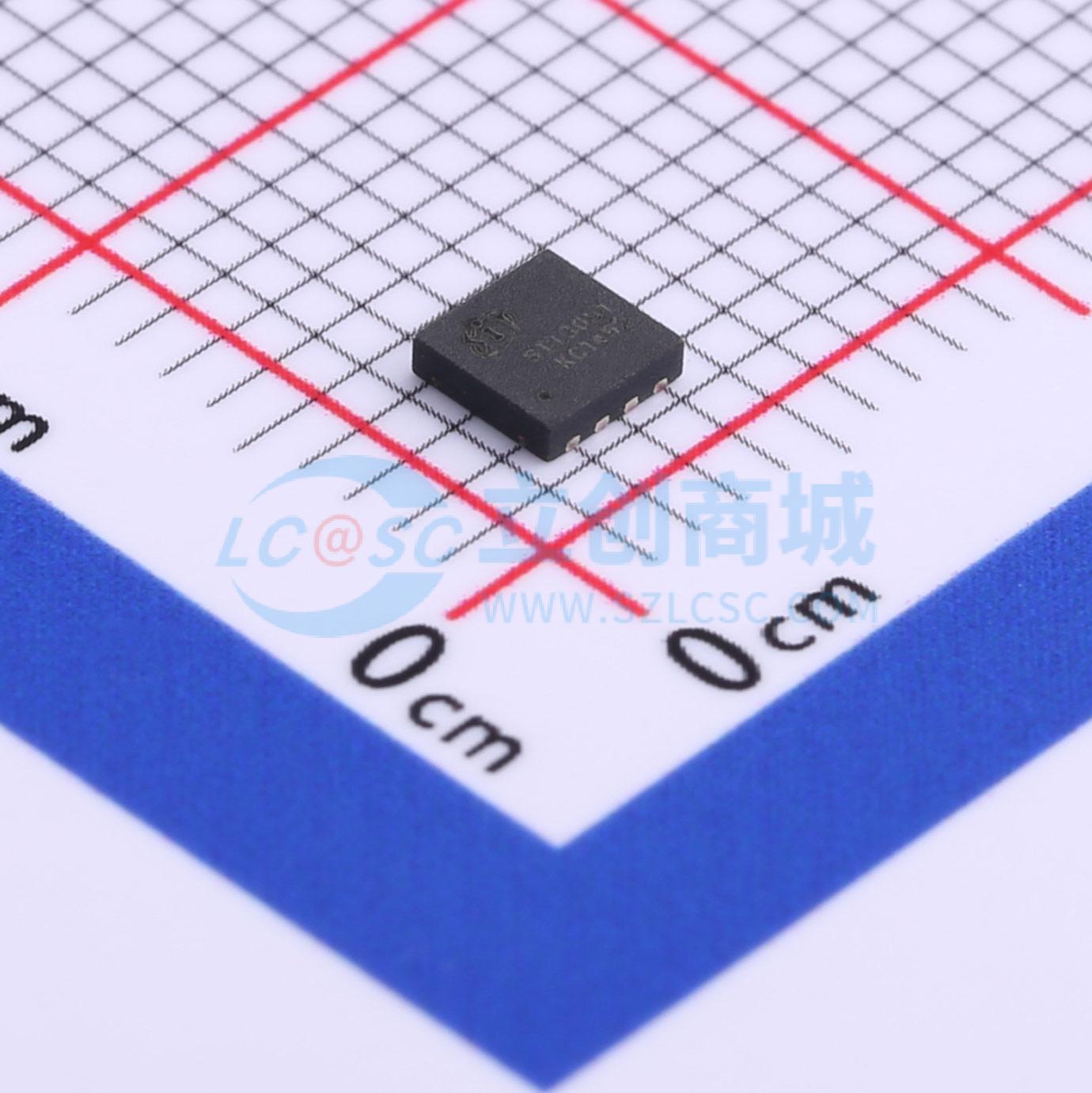

- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 15uA |
商品概述
SIT3051 是一款应用于CAN 协议控制器和物理总线之间的接口芯片，与具有CAN 控制器的3.3V微处理器、微控制器 (MCU) 和数字信号处理器 (DSP)或者等效协议控制器结合使用，具有高速、斜率控制、待机、低电流关断四种工作模式，共模范围可达 -7V ~ +12V ，可应用于工业自动化、控制、传感器和驱动系统，电机和机器人控制，楼宇和温度控制，电信和基站控制及状态等领域，速率可达到1Mbps，兼容“ISO 11898”标准。
商品特性
- 由 3.3V 单电源供电运行
- 共模范围优于 ISO 11898 标准，可达 -7V ~ +12V
- 总线引脚 ESD 保护超过 ±12kV 人体模型 (HBM)
- 可调节的驱动器转换时间，能够改善辐射性能
- 具有高速、斜率控制、待机、低电流关断四种工作模式，其中低电流关断模式电流低至 1uA
- 针对高达 1Mbps 的数据速率而设计
- 热关断保护
- 开路故障安全设计
- 针对热插拔应用的无毛刺脉冲上电和掉电保护
- 提供绿色环保无铅封装
应用领域
- 工业自动化、控制、传感器和驱动系统
- 电机和机器人控制
- 楼宇和温度控制
- 电信和基站控制及状态
