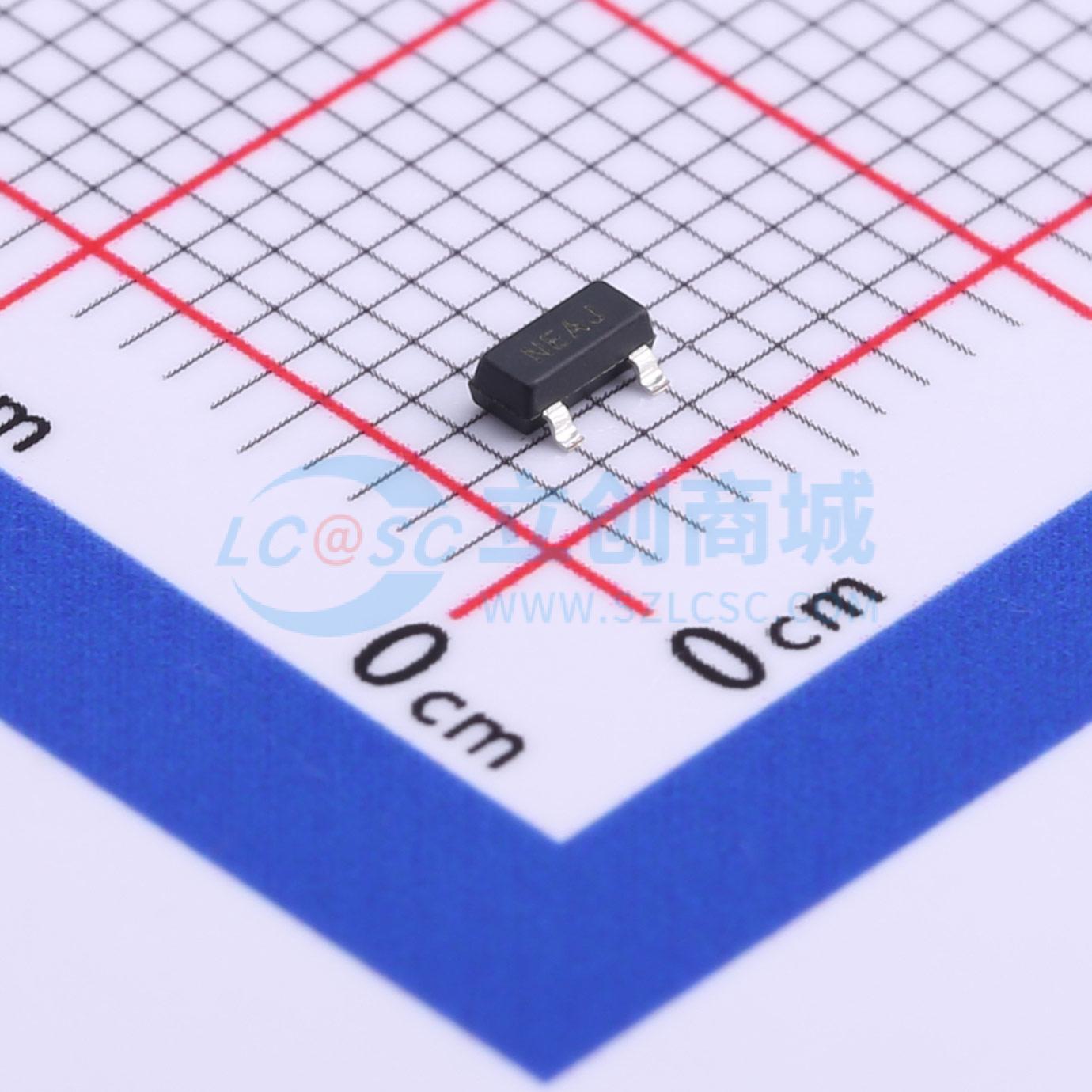

温馨提醒：图片仅供参考，商品以实物为准
WNM2016A-3/TR
1个N沟道 耐压:20V 电流:4.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WNM2016A 是 N 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WNM2016A-3/TR
- 商品编号
- C601105
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.7A | |
| 导通电阻(RDS(on)) | 33mΩ@4.5V,4.7A | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 650mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@4.5V | |
| 输入电容(Ciss) | 247pF | |
| 反向传输电容(Crss) | 36pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 53pF |
