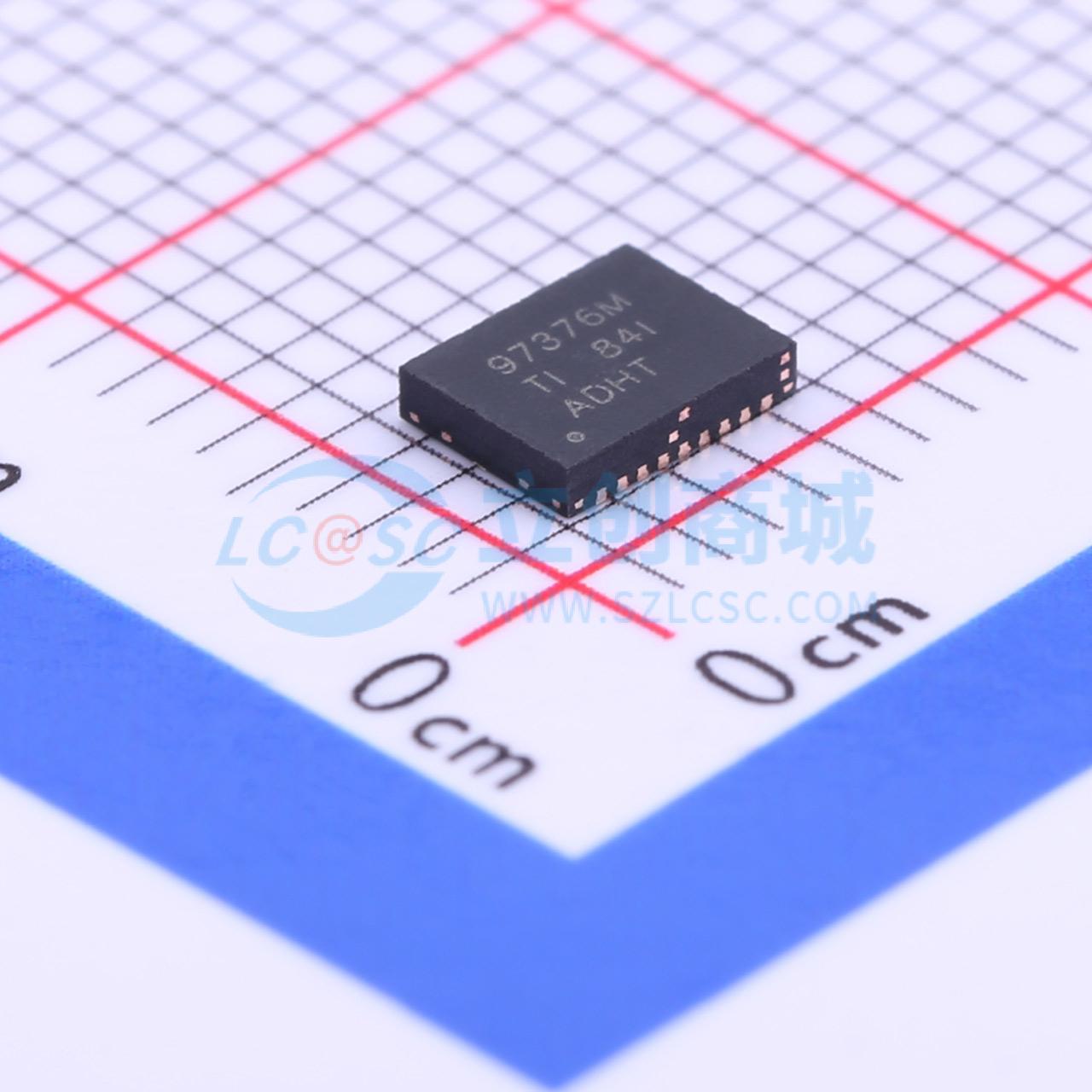

温馨提醒：图片仅供参考，商品以实物为准

CSD97376Q4M

同步降压NexFET功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CSD97376Q4M 30V 20A SON 3.5 x 4.5mm 同步降压 NexFET™ 功率级
品牌名称: TI(德州仪器)
商品型号: CSD97376Q4M
商品编号: C61864
商品封装: VSON-8(3.5x4.5)
包装方式: 编带
商品毛重: 0.101克(g)

商品参数

商品概述

CSD97376Q4M功率级的设计针对高功率、高密度同步降压转换器中的使用进行了高度优化。这个产品集成了驱动器集成电路(IC) 和NexFET技术来完善功率级开关功能。此驱动器IC具有一个内置可选二极管仿真功能，此功能可启用电流断续模式(DCM) 运行来提升轻负载效率。此外，驱动器IC支持ULQ模式，此模式启用针对Windows的联网待机功能。借助于PWM输入三态，静态电流被减少至130μA ，并支持立即响应。当SKIP# 被保持在三态时，电流被减少至8μA （恢复切换通常需要20μs ）。这个组合可在小型3.5×4.5mm外形尺寸封装中实现高电流、高效和高速开关器件。此外，已经对印刷电路板(PCB) 封装进行了优化以帮助减少设计时间并简化总体系统设计。

商品特性

电流为15A时，系统效率90%
最大额定持续电流20A，峰值45A
高频运行（高达2MHz）
高密度— 小外形尺寸无引线(SON) 3.5mm × 4.5mm封装
超低电感封装
系统已优化的印刷电路板(PCB) 封装
超低静态(ULQ) 电流模式
与3.3V和5V脉宽调制(PWM) 信号兼容
具有连续传导模式(FCCM) 的二极管仿真模式
输入电压高达24V
三态PWM输入
集成引导加载二极管
击穿保护
符合RoHS绿色环保标准 - 无铅端子镀层
无卤

应用领域

超级本/笔记本DC/DC转换器
多相Vcore和DDR解决方案
在网络互联、电信、和计算系统中的负载点同步降压

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出电流	20A
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
