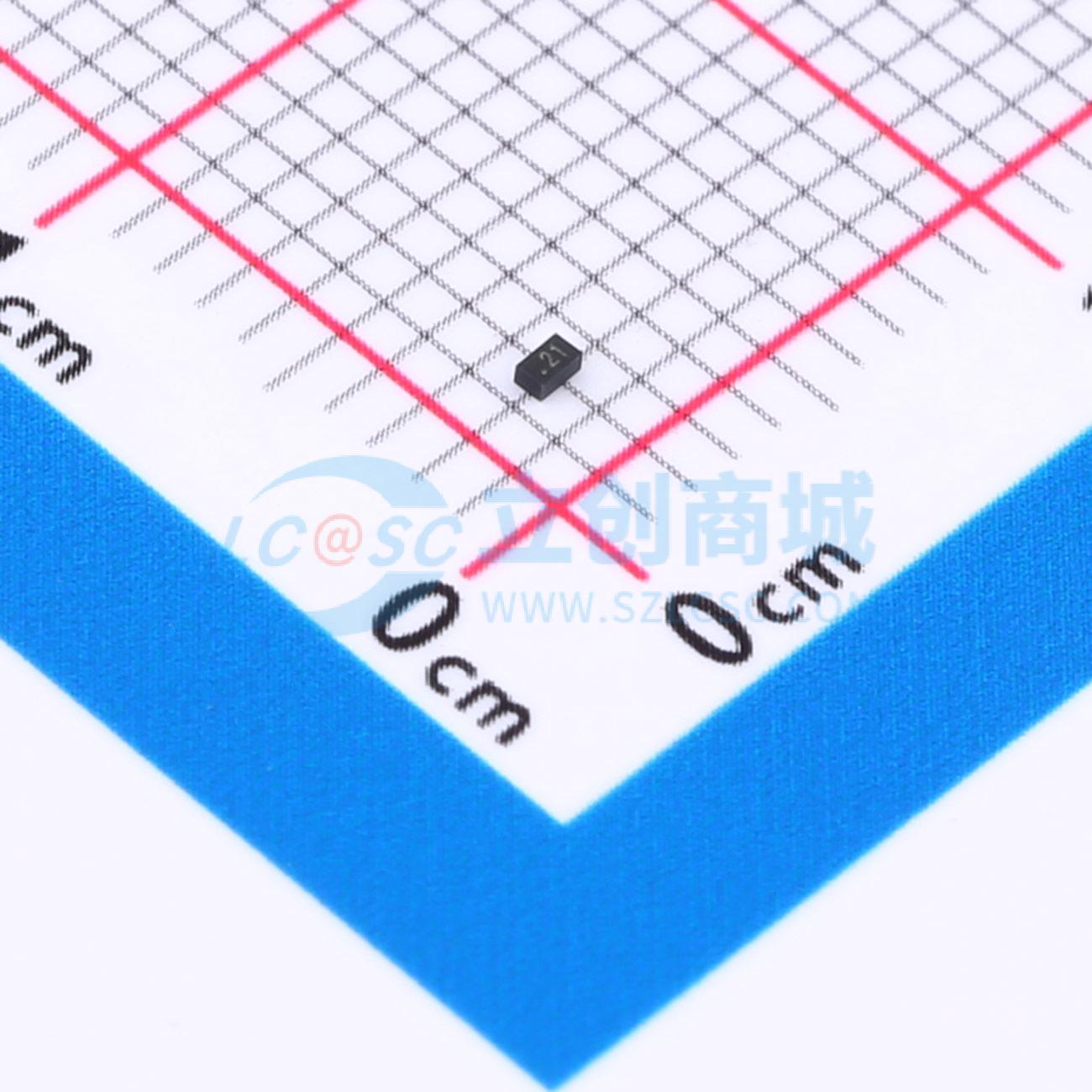

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0521P-N
双向ESD 5V截止 峰值浪涌电流：3.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RCLAMP0521P-N是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。RCLAMP0521P-N具有超低电容，典型值为0.3 pF，符合IEC 61000-4-2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型1.0x0.6x0.5 mm无铅DFN封装。小尺寸、超低电容和高ESD浪涌保护能力，使RCLAMP0521P-N成为保护手机、数字视频接口和其他高速端口的理想选择。
- 品牌名称
- DOWO(东沃)
- 商品型号
- RCLAMP0521P-N
- 商品编号
- C5380329
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 3.8A | |
| 峰值脉冲功率(Ppp) | 70W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
RCLAMP0521P-N是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。RCLAMP0521P-N具有超低电容，典型值为0.3 pF，符合IEC 61000-4-2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型1.0x0.6x0.5 mm无铅DFN封装。小尺寸、超低电容和高ESD浪涌保护能力，使RCLAMP0521P-N成为保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- 超小型封装：1.0x0.6x0.5 mm
- 超低电容：典型值0.3 pF
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20 kV 接触放电：±15 kV
- IEC61000-4-5（雷击）3.8A（8/20 μs）
- 符合RoHS标准
应用领域
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
