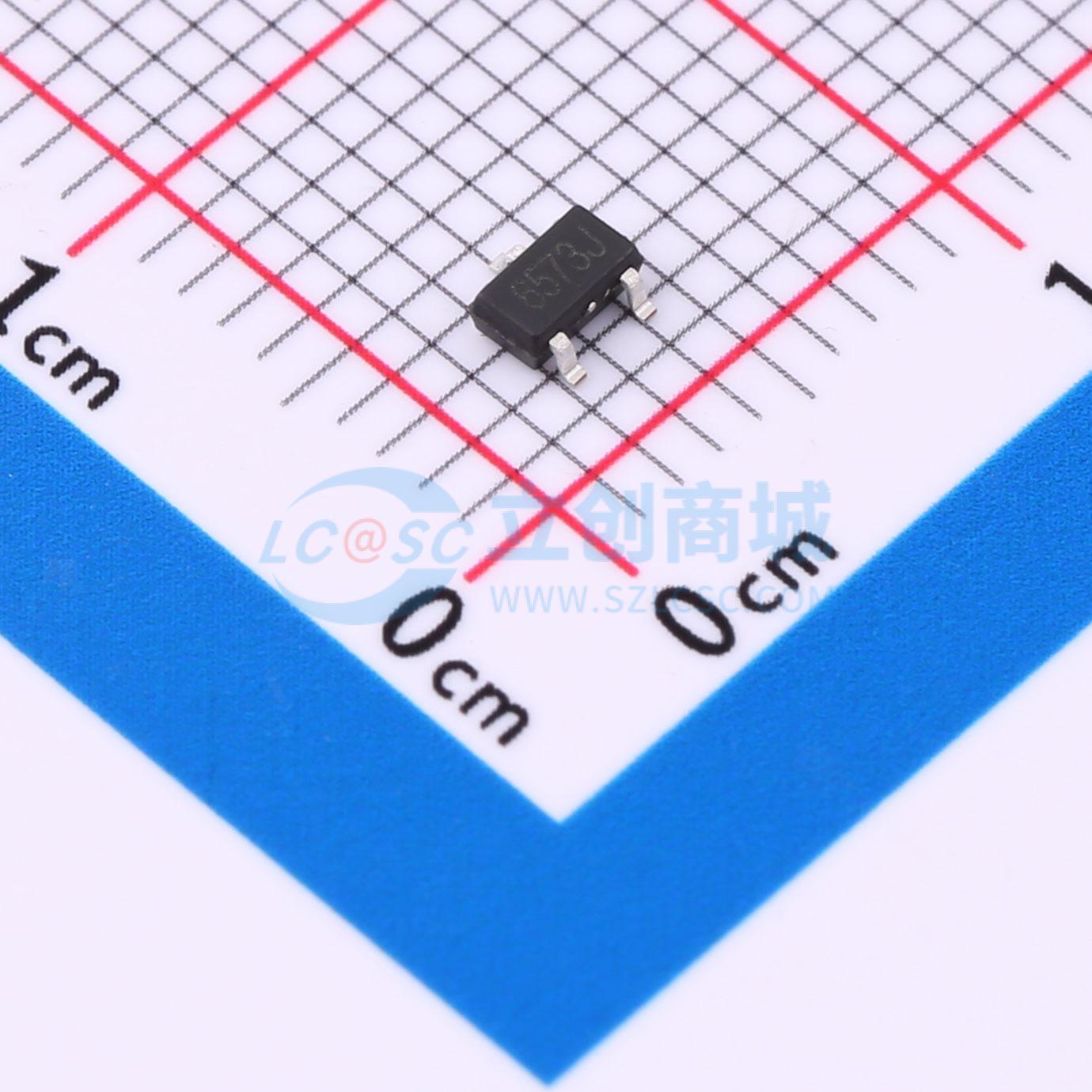

温馨提醒：图片仅供参考，商品以实物为准

HX6573

高灵敏度、双极锁存霍尔开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 霍尔元件，霍尔开关，双极霍尔元件
品牌名称: HUAXIN(华芯)
商品型号: HX6573
商品编号: C5380306
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

HX6573采用高频斩波技术，在全工作电压和工作温度范围内具有很高的磁场一致性和对称性。内部集成了稳压模块、霍尔阵列、放大电路、施密特触发器和输出级等电路模块。霍尔信号处理通路采用高频斩波技术，不但减小了霍尔感应阵列和处理电路的失调电压，而且减小了应力和温度对失调电压的影响，并尽可能地将芯片的系统延时及输出抖动降低至最小。HX6573可以在 -40℃ ~ 125℃ 温度范围工作，电源电压工作范围从2.5V到24V，负载电流能力最高可达100mA。封装形式为SOT-23和TO-92S，均符合无卤素标准。

商品特性

锁存型开关霍尔
宽工作电压范围：2.5—24V
宽工作温度范围：-40—125℃
磁场对称性好
反向电源电压保护到 -28V
集成VDD和OUT脚过压保护功能
良好的ESD静电性能 >4kV
寿命长、体积小、安装方便

应用领域

无刷直流电机
风机
泵
固态开关
流量传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	双极型
	工作电压	2.5V~24V
	输出电流	20mA

	属性	参数值
	工作电流	3mA
	采样频率	800kHz
	工作温度	-40℃~+125℃
	功能特性	内置施密特触发器；反向电压保护
