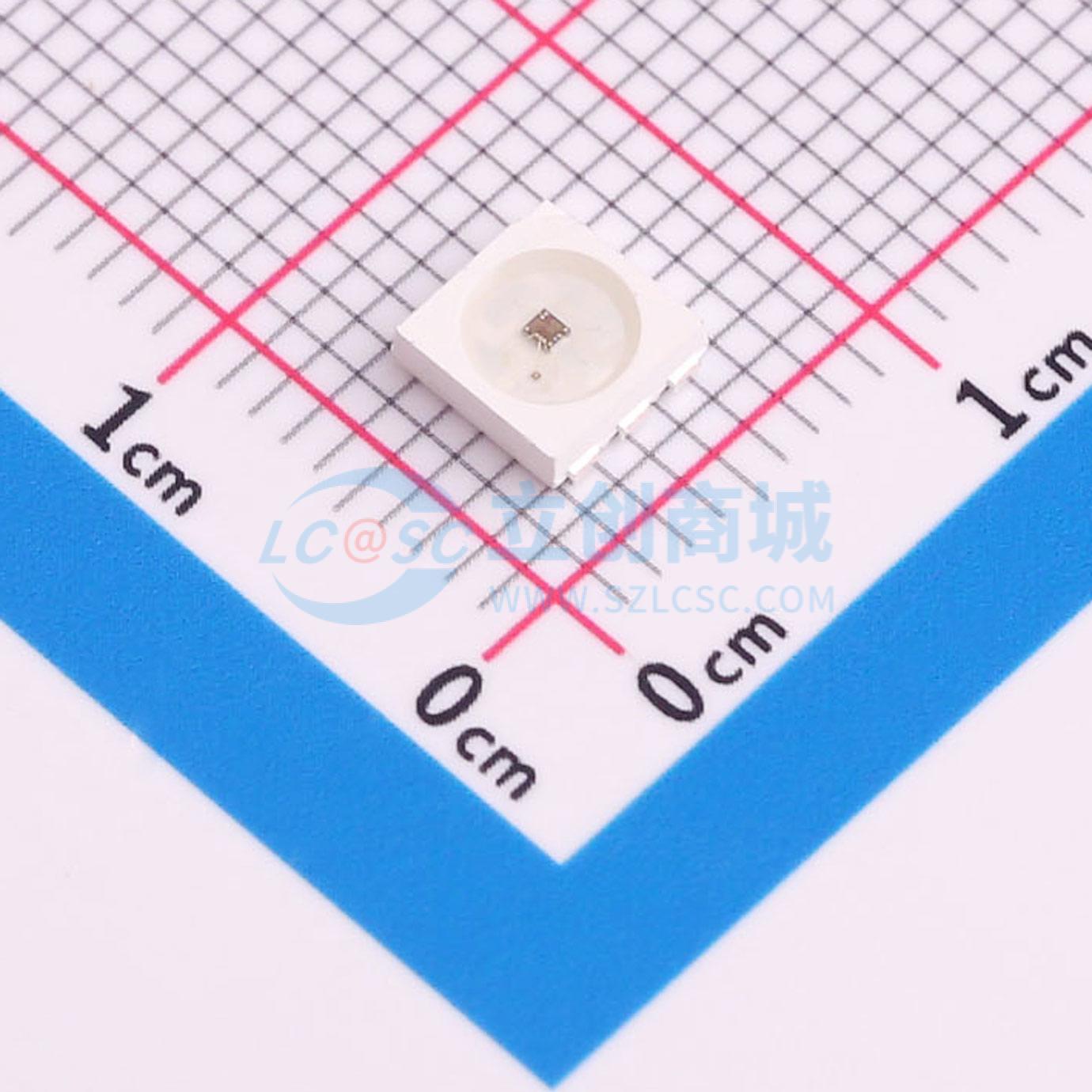

SK9822-A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SK9822-A是一款双线传输三通道（RGB)驱动控制电路与发光电路于一体的智能外控LED光源。产品内含有信号解码模块、数据缓存器、内置恒流电路及RC振荡器；CMOS制程，低压、低耗电；256级PWM灰度调整及32级亮度调整；采用双线输出方式，DATA数据及同步的CLK讯号，使串接各晶片之输出动作同步。
品牌名称: 欧思科光电
商品型号: SK9822-A
商品编号: C5378730
商品封装: SMD-6P,5x5mm
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

	属性	参数值
	商品目录	RGB LED(内置IC)
	波长	R:620nm~625nm；G:520nm~525nm；B:465nm~470nm
	发光强度	B:240mcd~450mcd；G:1050mcd~1500mcd；R:450mcd~815mcd
	PWM频率	27kHz
	工作电压	3.7V~5.5V

商品概述

SK9822 - A是一款双线传输三通道（RGB)驱动控制电路与发光电路于一体的智能外控LED光源。产品内含有信号解码模块、数据缓存器、内置恒流电路及RC振荡器；CMOS制程，低压、低耗电；256级PWM灰度调整及32级亮度调整；采用双线输出方式，DATA数据及同步的CLK讯号，使串接各晶片之输出动作同步。

商品特性

Top SMD内部集成高质量串行级联恒流IC
5V电源应用
默认上电不亮灯
控制电路与芯片集成在SMD 5050元器件中，构成一个完整的外控像素点，色温效果均匀且一致性高
双线式同步控制
RGB三色输出控制，8Bit(256级）色彩设定；5Bit(32级）亮度调整
三路恒流驱动，具体信号自我检测功能
最大串行输入数据频率30MHZ
双线数据传输，内建振荡支持不间断PWM输出，可维持画面静止

应用领域

LED全彩发光字灯串
LED全彩模组
LED幻彩软硬灯条
LED护栏管
LED外观/情景照明
LED点光源
LED像素屏
LED异形屏
各种电子产品
电器设备跑马灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	工作温度	-40℃~+80℃
	长度	5.4mm
	宽度	1.6mm
	高度	5mm
