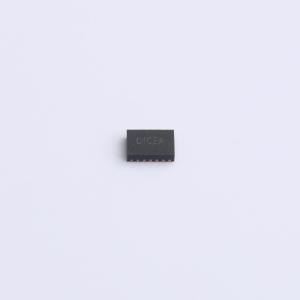

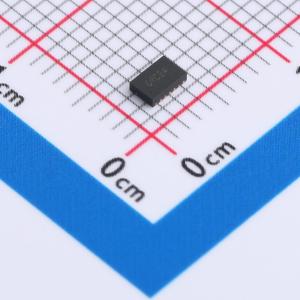

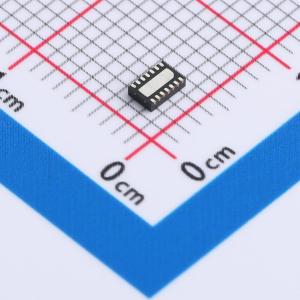

SY7803BDUC
SY7803BDUC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7803BDUC
- 商品编号
- C5378874
- 商品封装
- DFN-14(3x2)
- 包装方式
- 编带
- 商品毛重
- 0.023333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 2MHz | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SY7803B是一款高效的2 MHz频率同步升压转换器，带有两个1A恒流驱动器，适用于大电流白光LED。它可以工作在电影/手电筒模式或闪光灯模式。在闪光灯模式下有一个超时功能。使用外部电阻可以方便地为这两种模式编程设置LED电流。SY7803B是小尺寸PCB布局中WLED闪光应用的理想电源解决方案，并用于锂离子/聚合物电池供电产品。
SY7803B采用符合RoHS标准的14引脚3x2x0.75mm DFN封装。主要特性包括：
- 输入电压范围：2.7V至5.5V。
- 2MHz开关频率以实现较小的整体解决方案尺寸。
- 在闪光灯模式下每个通道可驱动高达2A或1A。
- 闪光灯模式下的超时功能。
- 独立的闪光模式启用和电影/手电筒模式启用引脚。
- 通过PWM控制进行电影/手电筒模式调光。
- 一个电阻设置闪光模式下的LED电流。
- 一个电阻设置电影/手电筒模式下的LED电流。
- 内部FET的低导通电阻：PFET为100mΩ，NFET为200mΩ。
- LED开路/短路保护。
- 过压保护。
- 0.1~1μA关断电流。
- 温度保护。
- 工作温度范围：-40至+85°C。
- 无铅封装：DFN3x2-14。
应用领域
- 智能手机/数码相机LED闪光灯
- 白光LED驱动器
