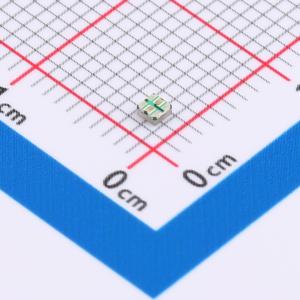

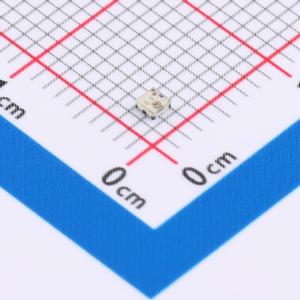

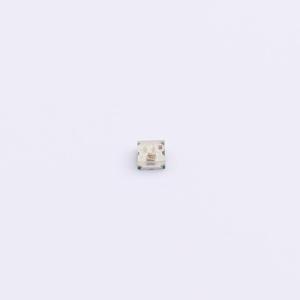

SK9814-EC15

SK9814-EC15

描述

SK9814-EC15是三通道高灰LED驱动IC，内部集成解码单元、数据锁存器、LED驱动等电路。通过外围MCU控制实现该芯片的单独灰度、级联控制实现户外大屏的彩色点阵发光控制，RGB 3:6:1的颜色配比，非常适合大型显示屏图像显示。内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。高度集成的数字LED外部不需要包括电容在内的任何电子元件；双路输入输出信号，自动切换，确保可靠性；数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的48bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少48bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

品牌名称

欧思科光电

商品型号

SK9814-EC15

商品编号

C5378728

商品封装

SMD-6P,1.5x1.5mm​

包装方式

编带

商品毛重

0.023克(g)
