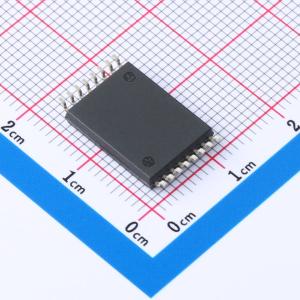

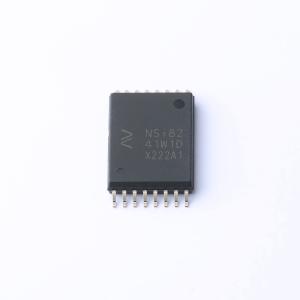

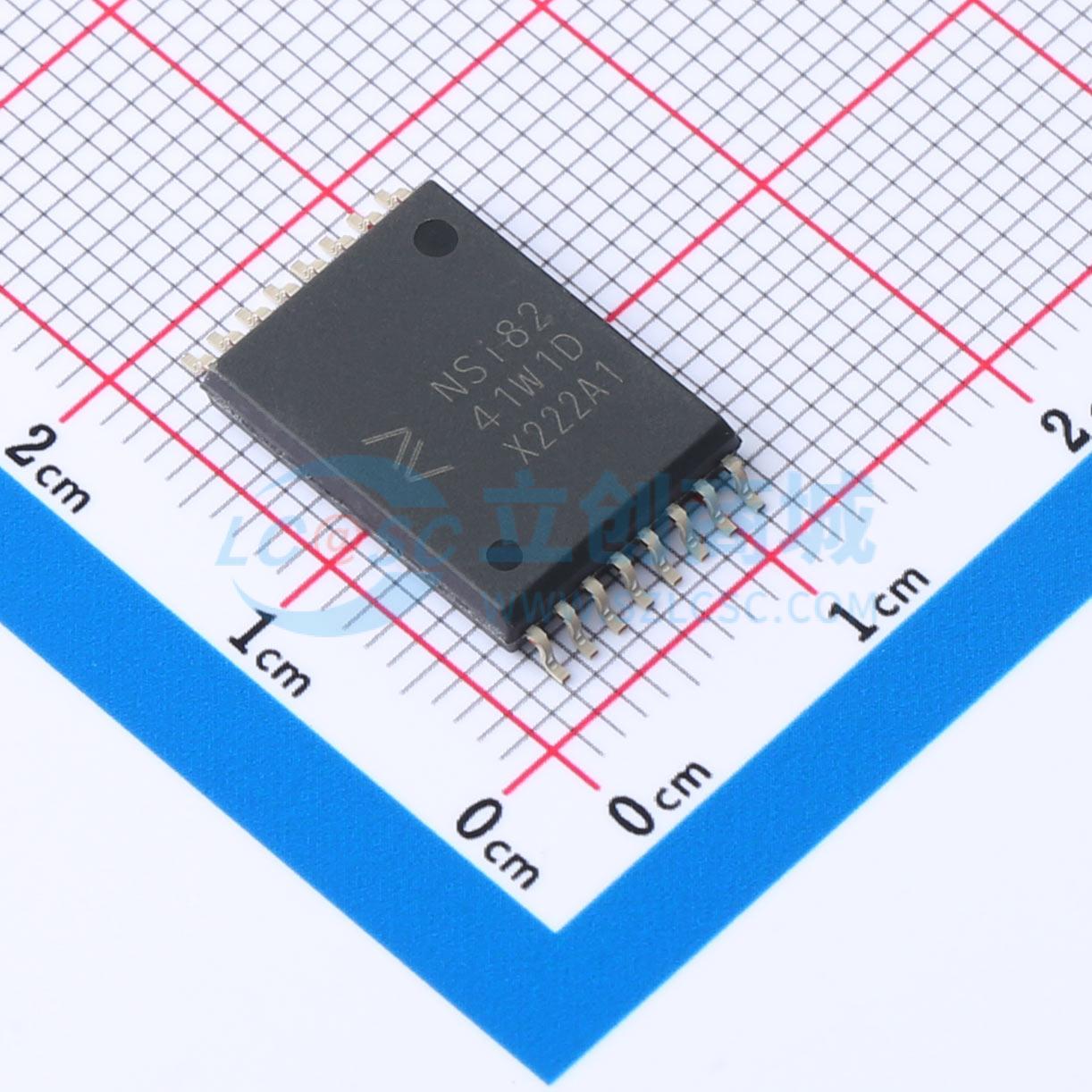

温馨提醒：图片仅供参考，商品以实物为准

NSi8241W1-DSWWR

高可靠性四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高可靠性四通道数字隔离器，通过 UL1577 安全认证，支持 5kV 绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。数据速率高达 150Mbps，共模瞬态抗扰度 (CMTI) 高达 200kV/μs。提供数字通道方向配置和输入电源丢失时的默认输出电平配置。宽电源电压支持直接与大多数数字接口连接，便于进行电平转换。高系统级 EMC 性能增强了使用的可靠性和稳定性。所有器件均提供 AECQ100（1 级）选项。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSi8241W1-DSWWR
商品编号: C5378069
商品封装: SOP-16
包装方式: 编带
商品毛重: 3.884克(g)

商品参数

商品概述

NSi824x 器件是高可靠性的四通道数字隔离器。NSi824x 器件通过 UL1577 安全认证，支持 5kV 绝缘耐压，同时在低功耗下具备高电磁抗扰度和低辐射。NSi824x 的数据速率高达 150Mbps，共模瞬态抗扰度（CMTI）高达 200kV/μs。NSi824x 器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSi824x 器件宽电源电压支持直接与大多数数字接口连接，便于进行电平转换。高系统级 EMC 性能提高了使用的可靠性和稳定性。所有器件均提供 AECQ100（1 级）选项。

商品特性

最高 5000Vrms 绝缘电压
数据速率：直流至 150Mbps
电源电压：2.5V 至 5.5V
所有器件均提供 AEC - Q100 1 级选项
高 CMTI：200kV/μs
芯片级 ESD：HBM：±8kV
强大的电磁兼容性（EMC）
- 系统级 ESD、EFT 和浪涌抗扰度
- 低辐射
默认输出高电平或低电平可选
隔离栅寿命：>60 年
低功耗：1.5mA/通道（1Mbps）
低传播延迟：<15ns
工作温度：-40℃ 至 125℃
符合 RoHS 标准的封装：
- SOP16(300mil)
- SOP16(600mil)

应用领域

工业自动化系统
隔离式 SPI、RS232、RS485
通用多通道隔离
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	200kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	15ns
