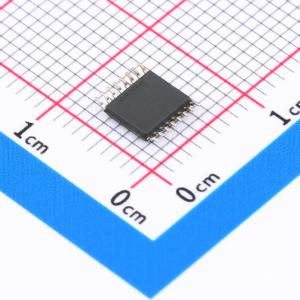

DAC8580IPW

16位高速低噪声电压输出数模转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款用于波形生成应用的16位、高速、低噪声、电压输出DAC。采用双±5V电源供电，仅需一个外部参考。能够产生高达1MHz的输出信号频率。显著减少或消除了对外部消毛刺器、模拟滤波器和高摆幅输出缓冲器的需求。集成了可编程数字插值滤波器，能够将输入字速率进行2、4、8或16倍过采样。数字滤波器可以即时旁路或永久关闭。快速的30MHz串行接口与右对齐数字音频格式兼容。工作温度范围为 -40℃至85℃。
品牌名称: TI(德州仪器)
商品型号: DAC8580IPW
商品编号: C5378076
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.263333克(g)

商品参数

商品概述

DAC8580是一款16位、高速、低噪声电压输出数模转换器（DAC），专为波形生成应用设计。它采用双±5V电源供电，仅需单个外部基准。DAC8580能够生成最高1MHz的输出信号频率，可大幅放宽甚至消除对外部去毛刺电路、模拟滤波器和大摆幅输出缓冲器的需求。它集成了可编程数字插值滤波器，能够对输入字速率进行2、4、8或16倍过采样。数字滤波器可动态旁路，也可永久关闭。高速30MHz串行接口兼容右对齐数字音频格式。DAC8580的额定工作温度范围为-40℃至85℃。

商品特性

16位单调性
±5V轨到轨输出
快速建立时间:0.65µs
快速压摆率:35 V/µs
低噪声:20 nV/√Hz
低毛刺能量:0.5 nV-s
低上电瞬变
片内数字低通滤波器
可编程过采样
16-MSPS更新速率（滤波器开启）
30-MHz串行接口
1.8V至5.5V逻辑兼容
TSSOP-16封装

应用领域

波形生成
CRT投影电视数字会聚
自动化测试设备
工业过程控制
音乐合成
超声波

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	1
	接口类型	串行
	工作电压	4V~6V；-6V~-4V

	属性	参数值
	建立时间	650ns
	输出类型	电压-缓冲
	工作温度	-40℃~+85℃
	更新速率	16MHz
	功能特性	可编程增益；集成缓冲器；双极性输出；上电复位
