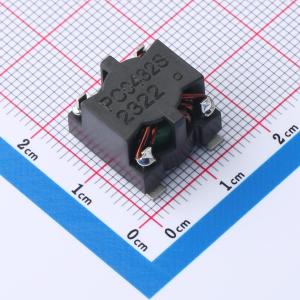

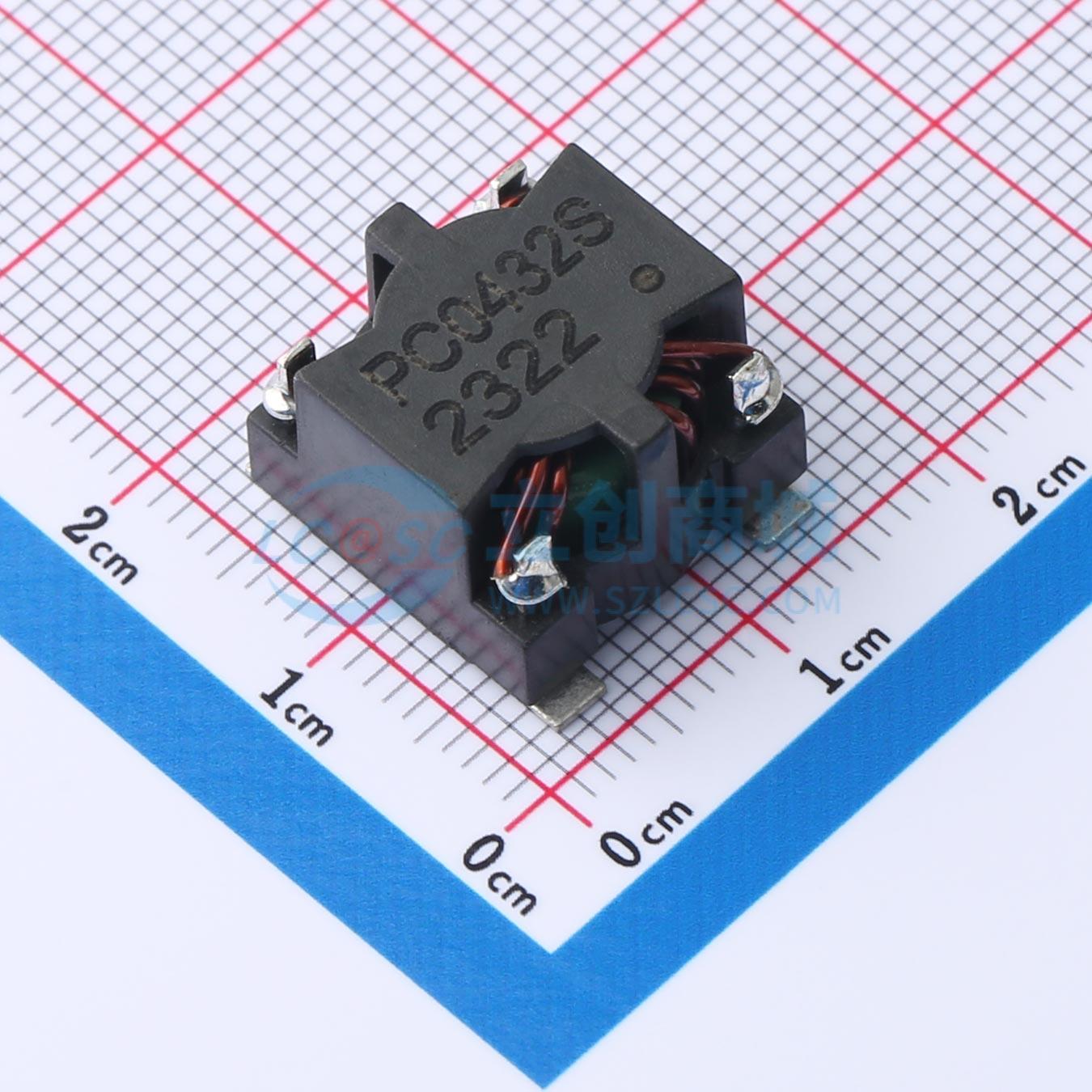

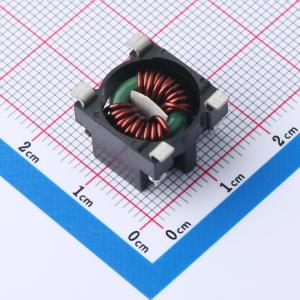

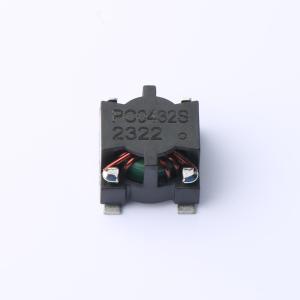

PC0432S
T10*6*6c共模电感
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RLT(瑞率特)
- 商品型号
- PC0432S
- 商品编号
- C5374566
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 6.280667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | 570uH@1kHz | |
| 额定电流 | 4A | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | - | |
| 耐电压 | 600V | |
| 直流电阻(DCR) | 20mΩ | |
| 工作温度 | -40℃~+120℃ | |
| 绝缘电阻 | 100MΩ |
商品概述
- 绕线要求：N1顺绕，N2反绕，N1/N2各绕线在磁环上120度；绕线时注意不能绕绝缘线破皮，防止短路，且绕线不能交叉，两绕组预留间距安装诺美纸。
- 组装要求：引线先预焊，外壳内点胶后再把预焊好的线圈组装在外壳上；所有引线缠脚0.7 - 1.0圈后焊锡；焊锡后线包和外壳不能有锡珠锡渣等异物；胶水自干；外观尺寸符合图纸要求；产品共面度0.1mm MAX；成品激光印字。
- 测试要求：产品各项电性在室温25°C左右进行测试；各绕组极性和圈数正确。
- 外观检查：检查产品必须无针脚歪斜，引线无烧深、针脚无露铜、无脏污及锡珠、锡碎、外壳无烫伤无破损，焊点无虚焊以及不超过外壳。
- 包装要求：载带具体尺寸按图，材质各项参数符合客户要求；包装外箱印客户要求的LOGO，外箱破裂强度10KG/cm以上，外箱表面平整，无破损，不涂鸦。
- 急救措施：吸入不适用；皮肤接触不适用；若不慎吞食，立即送医院救治；眼睛接触不适用。
- 灭火措施：适用灭火器为水雾、泡沫、二氧化碳和干粉；灭火时可能遭遇呼吸道不适；在密闭空间，消防员应穿着全套防护设备，包括具有压力之呼吸器具。
- 储存方法：为保证品质，请将本品存放于干燥环境中。
