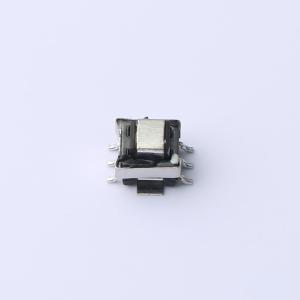

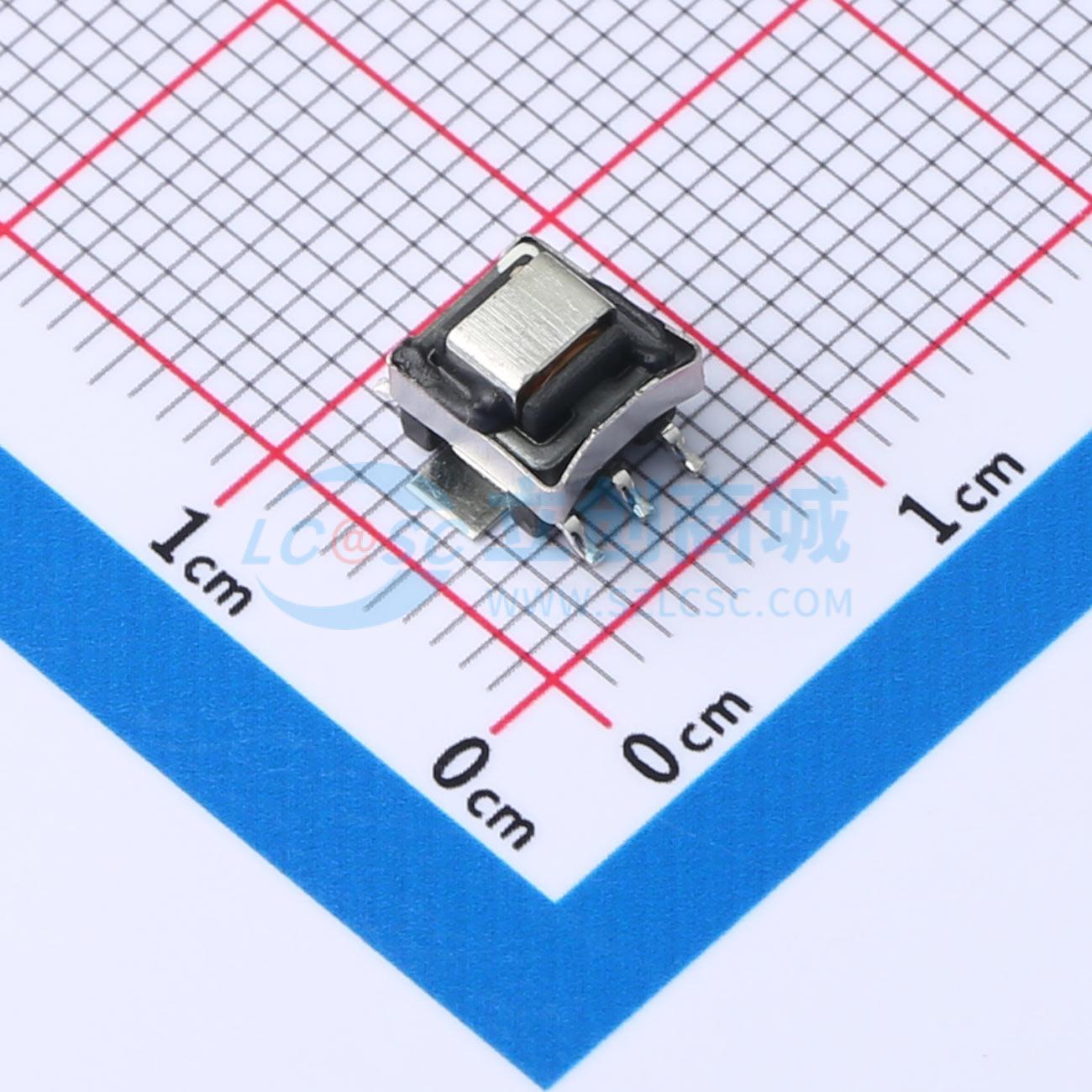

PTE504S

产品相关说明如下：

1. 机械方面：
   • PIN4 - 6朝机台逆时针密绕。
   • 磁芯上部接合处与钢夹点胶固定。
   • 磁芯外用铁夹固定，缺口朝PIN4 - 6脚端。
   • 所有引线缠脚1.5 - 2.0圈后焊锡。
   • 焊锡后线包和产品外表不能有锡珠、锡渣等异物。
   • 胶水烘干。
   • 外观尺寸符合图纸要求。
   • 产品共面度0.1mm MAX。
   • 成品无印字，PIN1顶部磁芯位打点标示。
2. 绕线方面：
   • 绕线时注意不能让铜线破皮损，防止短路。
   • 漆包线不可以破皮，绕线平整，不堆叠不交叉。
   • 引入线与引出线从槽口引出。
3. 电气性能：产品各项电性在室温25°C左右进行测试。
4. 材料方面：所有材料符合RoHS。
5. 测试方面：100%测试。
6. 外观尺寸检查：
   • 外观：检查产品必须无针脚歪斜，引线无烧深，针脚无露铜，无脏污及锡珠、锡碎，外壳无烫伤无破损，焊点无虚焊以及共面性合格。
7. 包装方面：
   • 采用载带和覆盖带，载带尺寸仅供参考，摆料方向为PIN1脚朝导带孔。
   • 各类包装材料不破损、不涂鸦。
   • 轮盘规格：13'（直径330mm），整卷数量共1000PCS。
   • 将装好的产品放入外箱中，一箱装5盘，每箱数量为5000PCS。
   • 载带具体尺寸按要求，材质各项参数符合客户要求。
   • 包装外箱印客户要求的LOGO，外箱破裂强度10KG/cm以上，外箱表面平整，无破损，不涂鸦。
