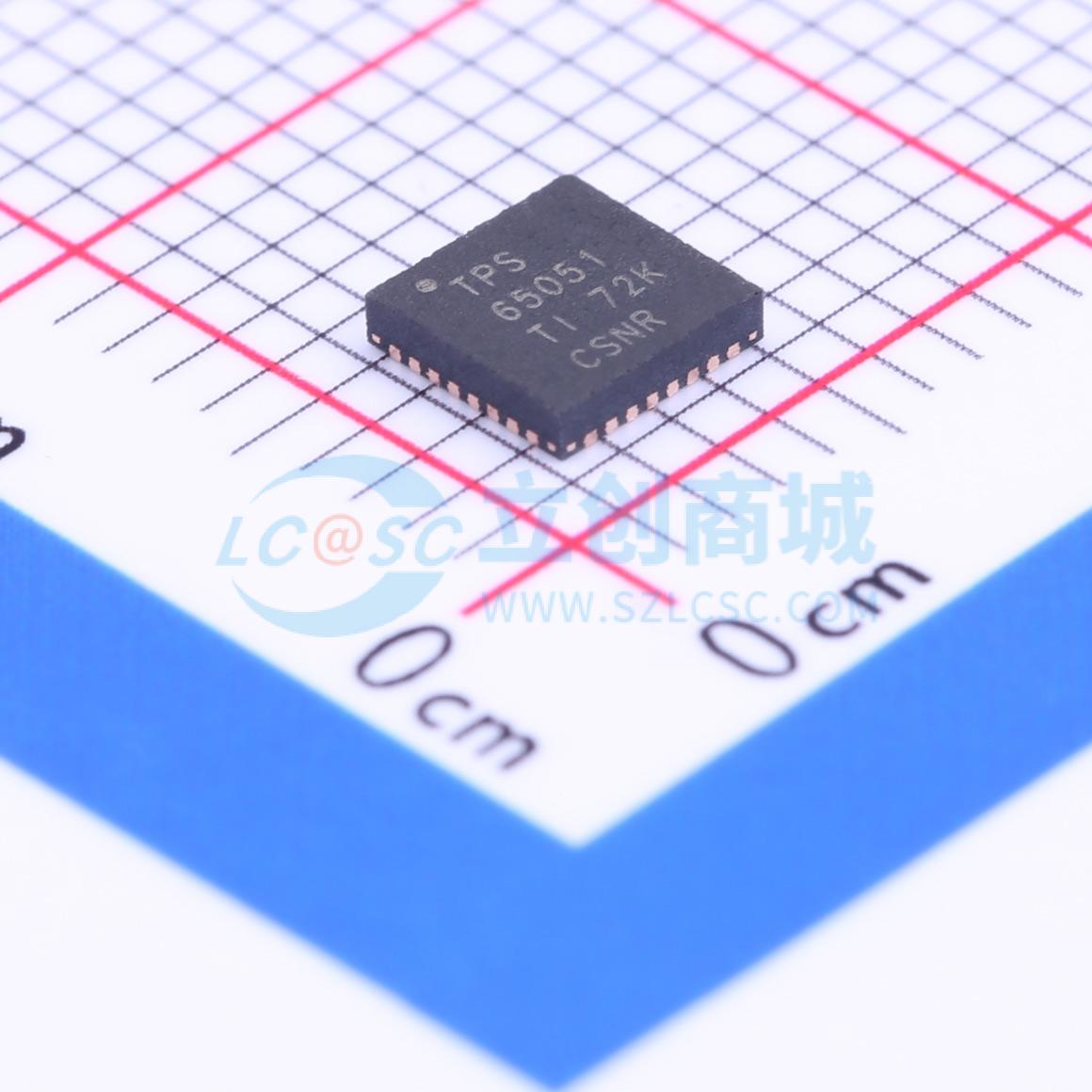

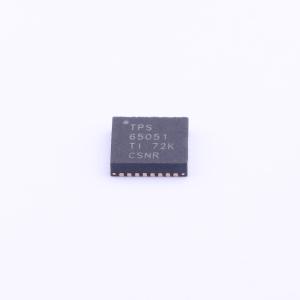

TPS65051RSMR

TPS6505x系列器件是集成式电源管理IC，适用于由单节锂离子或锂聚合物电池供电、需要多个电源轨的应用。TPS6505x器件提供两个高效的2.25 MHz降压转换器，旨在为基于处理器的系统提供核心电压和I/O电压。两个降压转换器在轻载时进入低功耗模式，以在尽可能宽的负载电流范围内实现最高效率。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率PWM模式。TPS6505x器件还集成了两个400 mA LDO和两个200 mA LDO稳压器。每个LDO的输入电压范围为1.5 V至6.5 V，允许由其中一个降压转换器供电或直接由主电池供电。

• 效率高达95%
• DC-DC转换器输出电流：TPS65050、TPS65054：2×0.6 A；TPS65051、TPS65052和TPS65056：DCDC1 = 1 A；DCDC2 = 0.6 A
• DC-DC转换器输出电压——提供外部可调版本和固定版本
• DCDC2支持数字电压选择
• DC-DC转换器V1范围为2.5 V至6 V
• 2.25 MHz固定频率工作
• 轻载电流时进入省电模式
• 180°异相工作
• PWM模式下输出电压精度典型值为±1%
• 两个DC-DC转换器的静态电流为32 μA
• 100%占空比以实现最低压降
• 两个通用400 mA、高电源抑制比LDO
• 两个通用200 mA、高电源抑制比LDO
• LDO的V1范围为1.5 V至6.5 V
• LDO支持数字电压选择

• 手机、智能手机
• WLAN
• PDA、掌上电脑
• OMAP和低功耗TMS320 DSP电源
• 三星S3C24xx应用处理器电源
• 便携式媒体播放器
