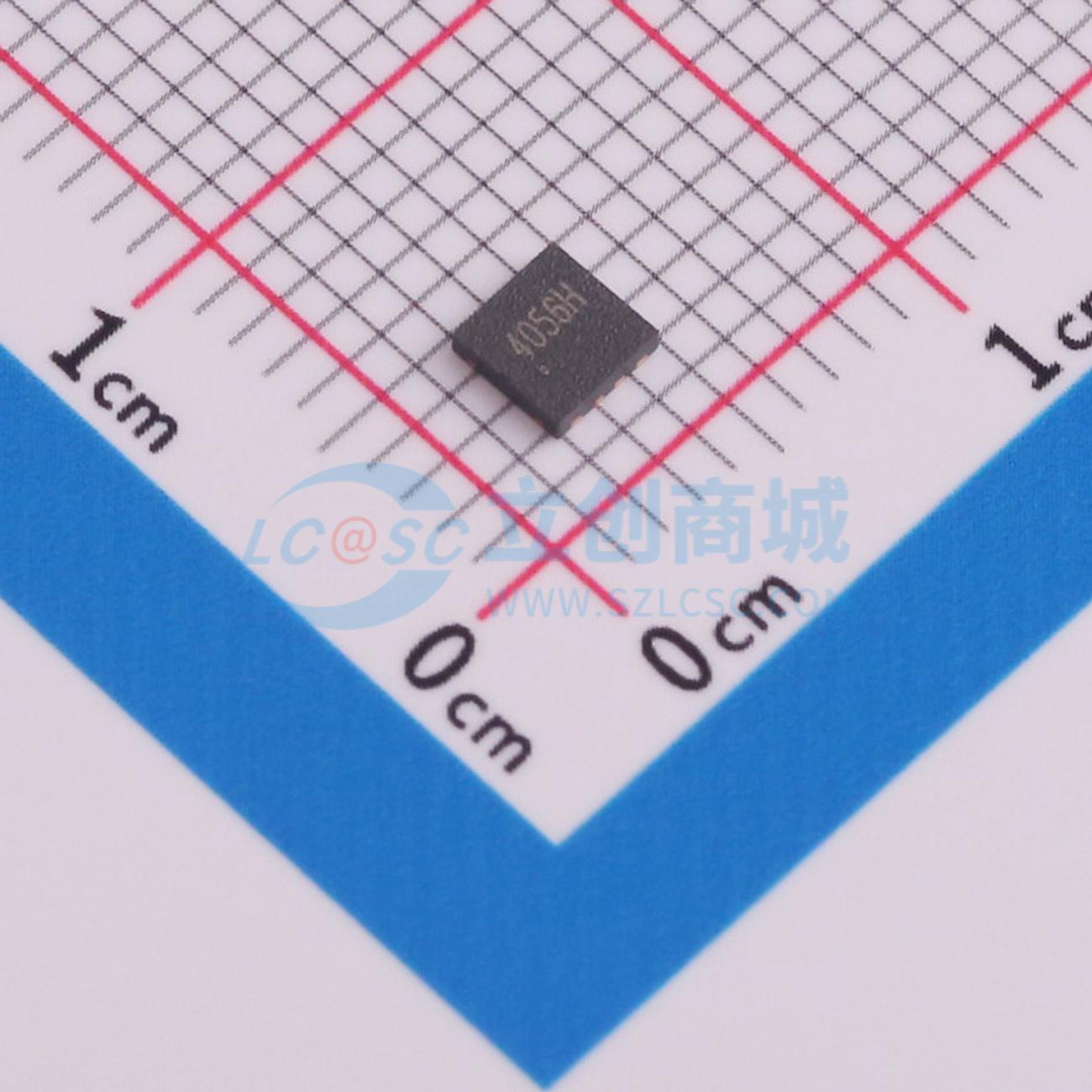

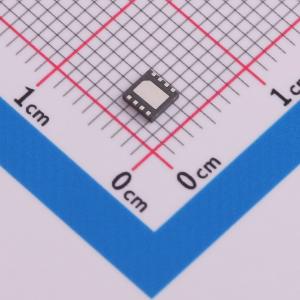

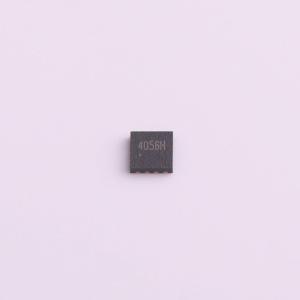

温馨提醒：图片仅供参考，商品以实物为准
LGS4056HDB
输入高耐压1A线性锂电池充电管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24V高耐压型4056，5V USB应用中无需添加额外用于抗浪涌的TVS器件，提供DFN2*2的超小型封装，4.2V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS4056HDB
- 商品编号
- C5370934
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 40uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
LGS4056H 是一款集成锂电池充电管理与充电状态指示功能的线性充电管理芯片，为单节锂电池提供完整的电源解决方案。该芯片包含短路充电、涓流充电、恒流充电和恒压充电四种充电过程：短路充电可对0V电池进行充电；涓流充电可对完全放电的电池进行预充电恢复；恒流充电可快速为电池充电；恒压充电则确保安全地将电池充满。其充电截止电压默认为4.2V，充电电流可通过外部电阻设置，最大可达1A。当充电电流降至设定值的十分之一时，芯片自动终止充电，并持续监测电池电压，当电压降至再充电阈值时会自动启动新的充电循环。移除输入电源后，芯片自动进入低功耗模式，电池端漏电流低于1μA。此外，该芯片集成了充电状态、充满指示以及电池未连接指示功能。
商品特性
- 内置支持输入高耐压且电流可调节的线性充电器
- 内置24V功率管，可承受高达28V的浪涌电压
- 恒流模式下最大充电电流可达1A，支持通过外部电阻实时配置充电电流
- 兼容5V USB电源和AC适配器，并提供热插拔保护
- 支持4.2V/4.35V锂电池类型（默认无后缀型号为4.2V版本）
- 预设4.2V±1%的充电浮充电压
- 根据电池温度和输入电压智能调节充电电流
- 具备电池防倒灌功能，电池端漏电流低于1μA
- 集成充电和充满提示，以及电池未连接指示
- 完善的保护功能：输入过压、输入欠压、充电电流热调节、芯片热保护、恒流充电软启动
- 结温范围为-40℃ 至 +125℃
- 所有端口均具备±3000V (HBM) ESD保护
应用领域
- 移动多媒体设备
- 带有锂电池供电和USB输入的便携式设备
