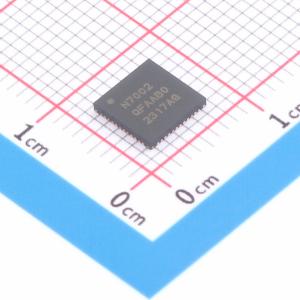

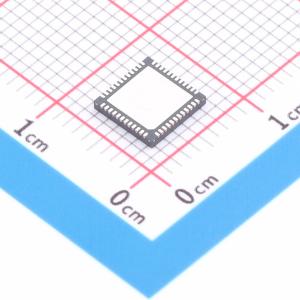

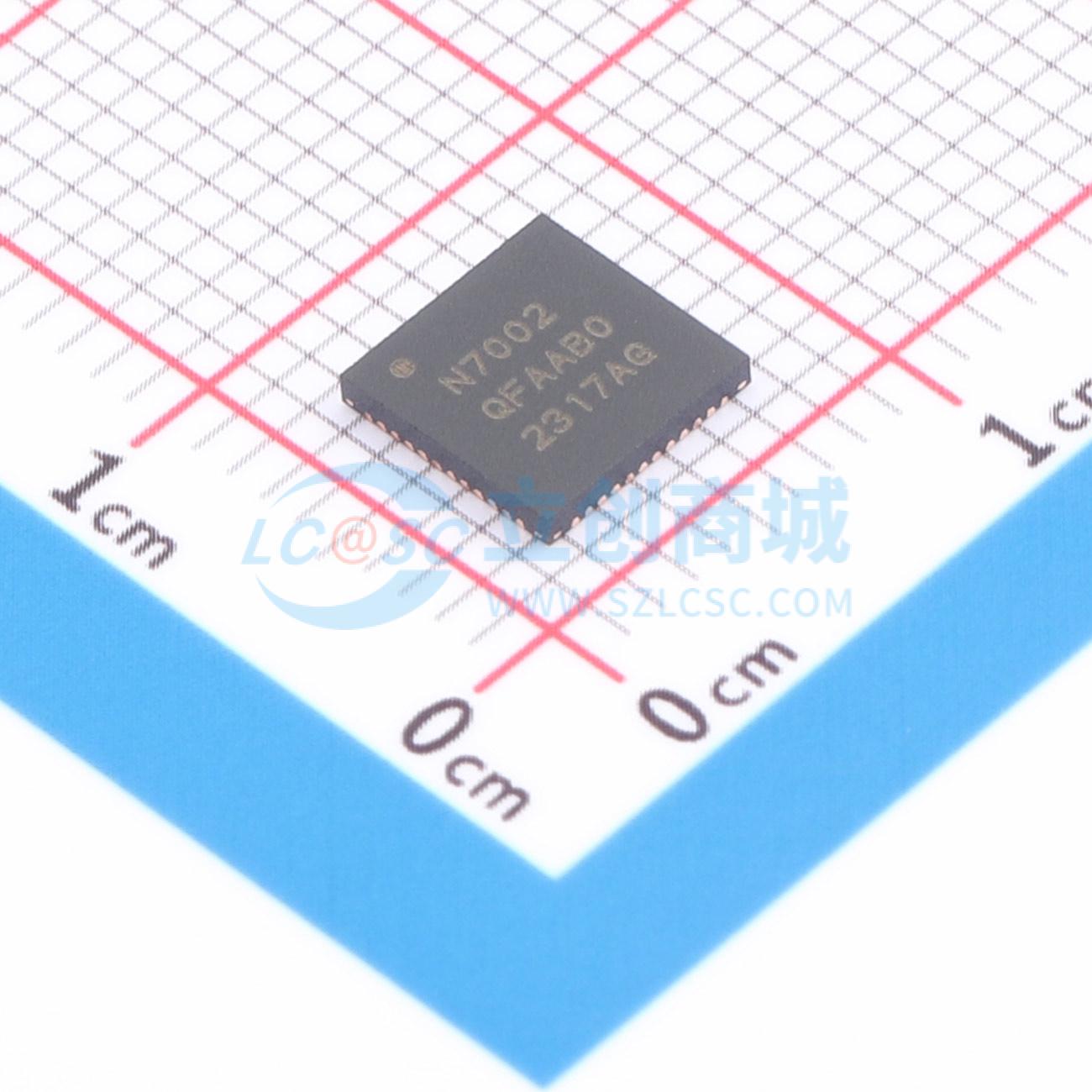

NRF7002-QFAA-R7
集成射频的Wi-Fi 6配套集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款无线配套IC，为另一个片上系统（SoC）、微处理器单元（MPU）或微控制器（MCU）主机添加低功耗Wi-Fi 6功能。它实现了802.11协议栈的物理（PHY）和介质访问控制器（MAC）层，而网络栈的更高层则在主机上运行。与IEEE 802.11ax（也称为Wi-Fi 6）和早期标准IEEE 802.11a/b/g/n/ac兼容。专为物联网（IoT）应用而设计，非常适合为现有的蓝牙低功耗/Thread/Zigbee系统添加现代Wi-Fi 6功能
- 品牌名称
- NORDIC
- 商品型号
- NRF7002-QFAA-R7
- 商品编号
- C5370744
- 商品封装
- VQFN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.256667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.401GHz~5.895GHz | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.9V~4.5V | |
| 应用领域 | WiFi | |
| 输出功率 | 21dBm | |
| 数据速率 | 86Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 260mA；191mA | |
| 灵敏度 | -98.6dBm | |
| 接收电流 | 56mA；60mA | |
| 典型应用频率 | - | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
nRF7002是一款无线协处理器IC，可为其他片上系统（SoC）、微处理器单元（MPU）或微控制器（MCU）主机增添低功耗Wi-Fi 6功能。它实现了802.11协议栈的物理层（PHY）和介质访问控制层（MAC），而网络栈的高层则在主机上运行。 nRF7002兼容IEEE 802.11ax（也称为Wi-Fi 6）以及早期标准IEEE 802.11a/b/g/n/ac。 nRF7002专为物联网（IoT）应用而设计，非常适合为现有的低功耗蓝牙/Thread/Zigbee系统增添现代Wi-Fi 6功能。 Nordic Semiconductor为nRF52840和nRF5340提供参考主机支持实现方案，但nRF7002也可与其他具有足够处理和内存容量的主机配合使用。它通过SPI或QSPI串行接口（可选加密）连接到主机SoC/MCU，并通过专用的三线或四线共存接口支持与其他无线协议共存。 nRF7002支持2.4 GHz和5 GHz双频段运行。天线端口为单端50 Ω。 nRF7002支持20 MHz宽信道、1x1（SISO）操作，可实现86 Mbps（MCS7）的物理层数据速率。它支持站点和Wi-Fi Direct操作模式，以及软AP（仅支持Wi-Fi 4操作）和站点 + 软AP/Wi-Fi Direct/站点同时运行模式。
