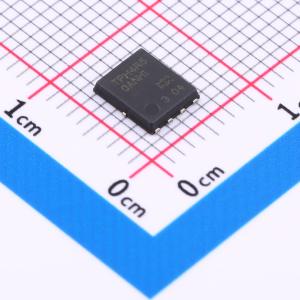

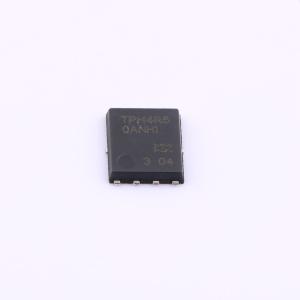

温馨提醒：图片仅供参考，商品以实物为准
TPH4R50ANH1,LQ(M
硅N沟道MOSFET，适用于高效DC - DC转换器，高速开关
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH4R50ANH1,LQ(M
- 商品编号
- C5370754
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 92A | |
| 导通电阻(RDS(on)) | 3.7mΩ@10V | |
| 耗散功率(Pd) | 170W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC | |
| 输入电容(Ciss) | 4nF | |
| 反向传输电容(Crss) | 31pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 700pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 高速开关
- 小栅极电荷:QSW = 22 nC(典型值)
- 小输出电荷:Qoss = 79 nC(典型值)
- 低漏源导通电阻:RDS(ON) = 3.7 mΩ(典型值)(VGS = 10 V)
- 低漏电流:IDSS = 10 μA(最大值)(VDS = 100 V)
- 增强型:Vth = 2.0 至 4.0 V(VDS = 10 V,ID = 1.0 mA)
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
