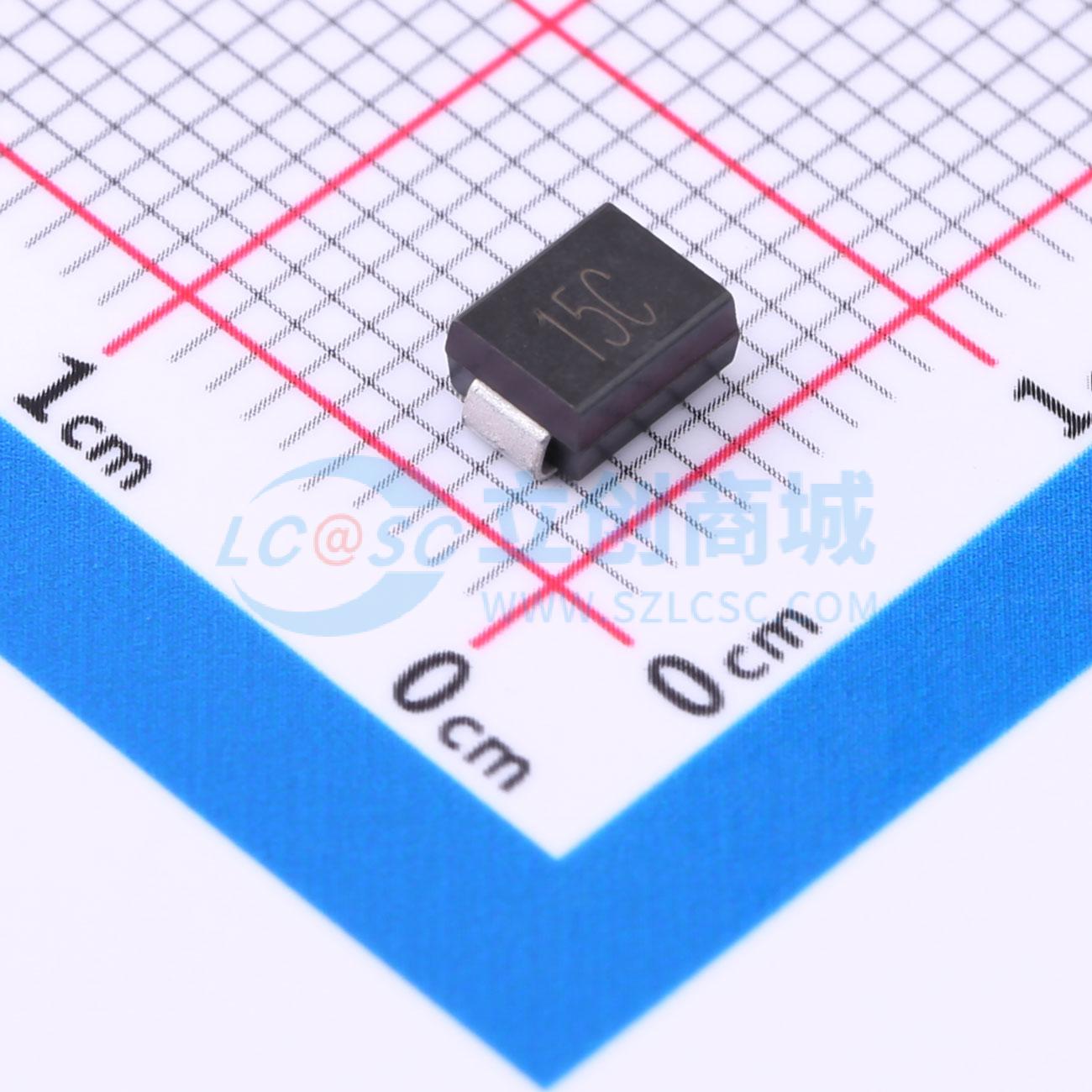

温馨提醒：图片仅供参考，商品以实物为准

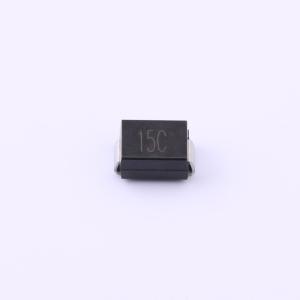

P6SMB15CA
双向TVS 15V截止 峰值脉冲电流：28.8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- P6SMB15CA
- 商品编号
- C5370407
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 21.2V | |
| 峰值脉冲电流(Ipp) | 28.8A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 14.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用以优化电路板空间
- 低剖面封装
- 内置应力消除
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合MSL 1级标准，依据J-STD-020
- 符合IEC 61000-4-2标准，±30KV空气放电，±30KV接触放电
- 在10/1000μs波形下具备600W峰值脉冲功率能力，占空比0.01%
- 快速响应时间
- 典型反向电流在10V以上低于1μA
- 塑料封装符合UL 94V-0可燃性等级
- 高温焊接能力：端子处260℃/10秒
