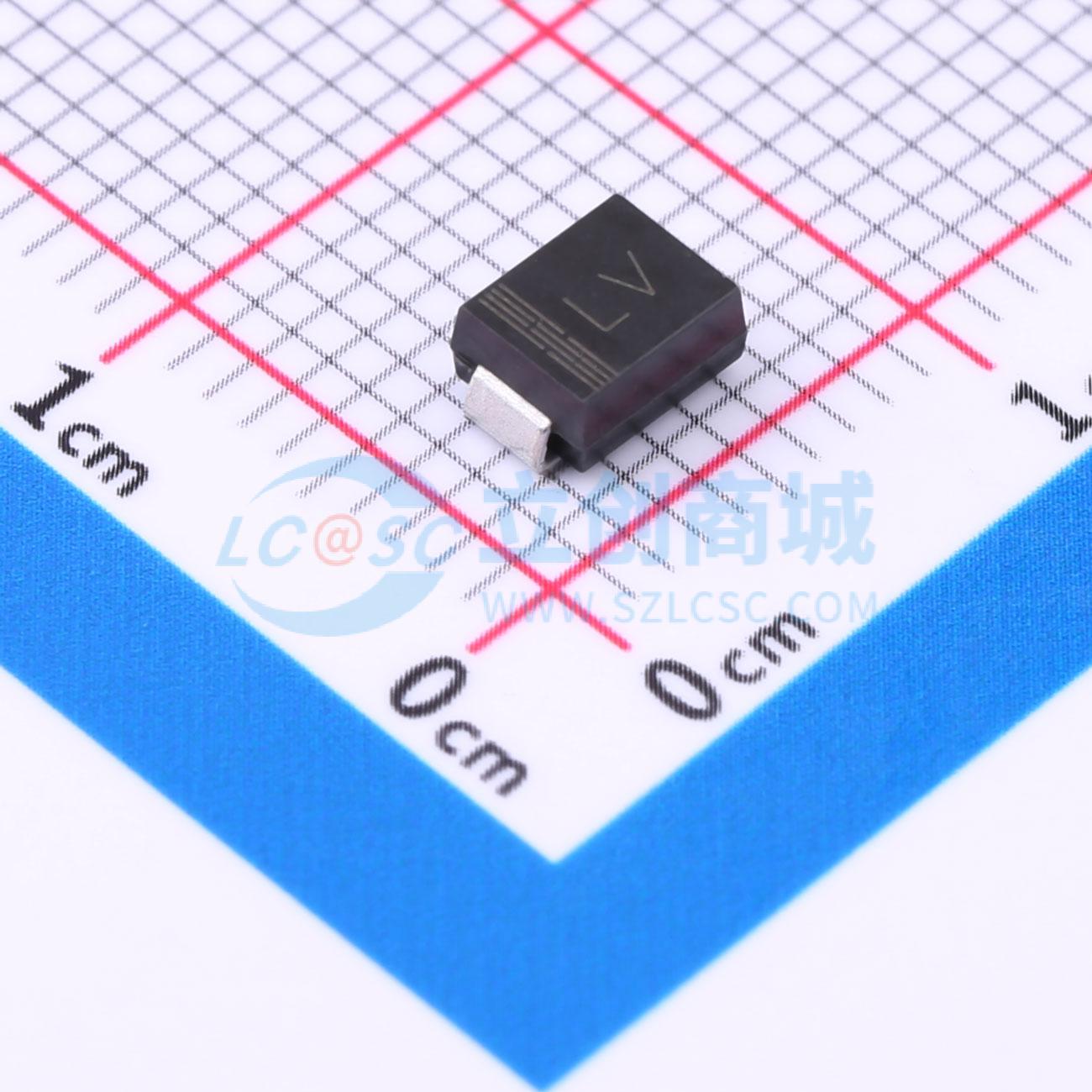

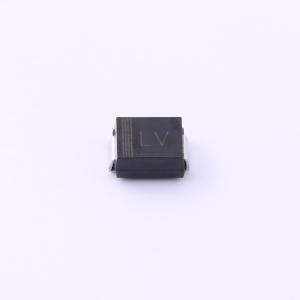

SMBJ20A
极性:单向 最大耗散功率:20W 反向截止电压:1V 最大反向电流:22.2uA 击穿电压:24.5V(min) 最大脉冲电流:32.4A 最大嵌位电压:SMBV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMBJ20A
- 商品编号
- C5370411
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 18.6A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 22.2V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 符合J-STD-020标准，MSL等级1
- IEC 61000-4-2(ESD)±30KV(空气放电) ±30KV(接触放电)
- 在10/1000μs波形、占空比0.01%条件下，具备600W峰值脉冲功率能力
- 快速响应时间
- 在10V以上时，典型反向漏电流小于1μA
- 塑料封装符合UL 94V-0阻燃等级
- 支持高温焊接：端子处可承受260°C/10秒
- 外壳：JEDEC DO-214AA，玻璃钝化结模塑封装
- 端子：镀锡，可焊
- 极性：色带表示阴极（双向型号除外）
- 标准包装：12mm载带
- 重量：0.10g
