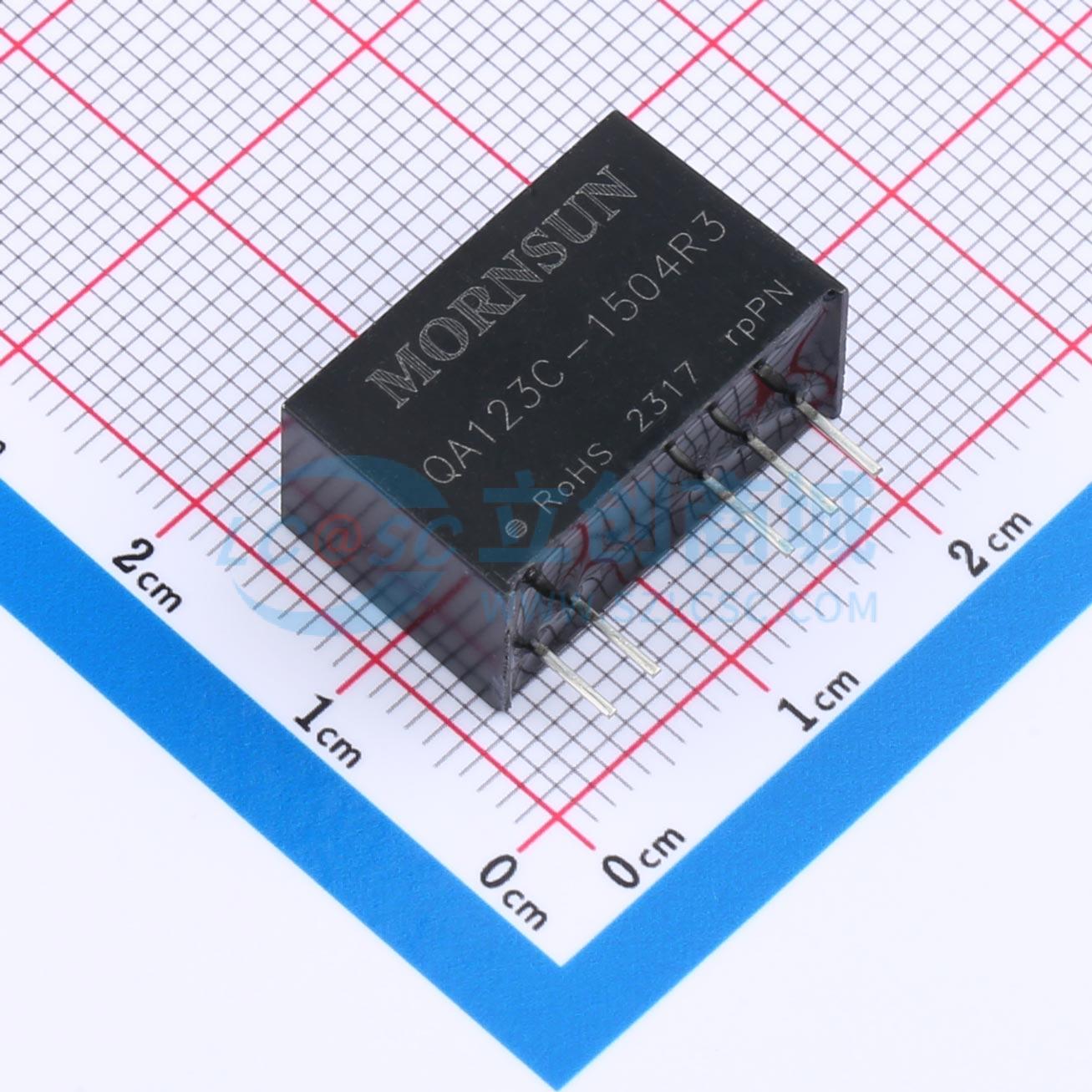

温馨提醒：图片仅供参考，商品以实物为准
QA123C-1504R3
碳化硅（SiC）驱动器用DC-DC（DC/DC）转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：加强绝缘。I/O隔离测试电压：5.0kVAC。局部放电1700V。共模瞬态抗扰度（CMTI）特性 > 200kV/μs。最大电容负载：2200μF。超低隔离电容：3.5pF（典型值）。应用：通用转换器。交流伺服驱动系统
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA123C-1504R3
- 商品编号
- C5370091
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 输出电压精度 | ±5% | |
| 输出电压(Vout) | 15V；-4V | |
| 输出电流(最大值) | 120mA；-120mA | |
| 转换效率 | 87% | |
| 最大容性负载 | 2200uF |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8mA | |
| 开关频率 | 200kHz | |
| 特性 | 短路保护 | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 加强绝缘
- I/O 隔离测试电压：5.0 kVAC
- 局部放电 1700 V
- 特征 CMTI > 200 kV/μs
- 最大电容负载：2200 μF
- 超低隔离电容：3.5 pF（典型值）
- 高效率达 87%
- SIP 封装
- 工作环境温度范围：-40℃ 至 +105℃
- 连续短路保护
应用领域
- 通用转换器
- AC 伺服驱动系统
- 电焊机
- 不间断电源 (UPS)
